Назначение изделия

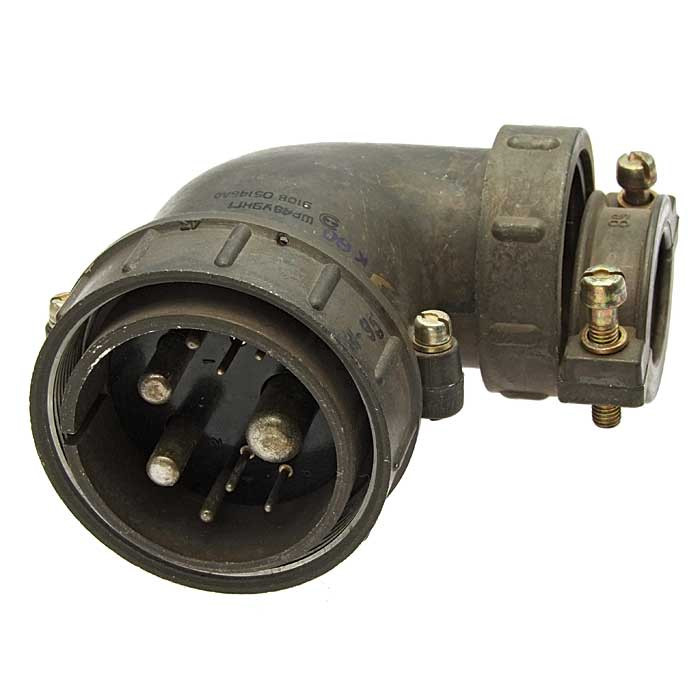

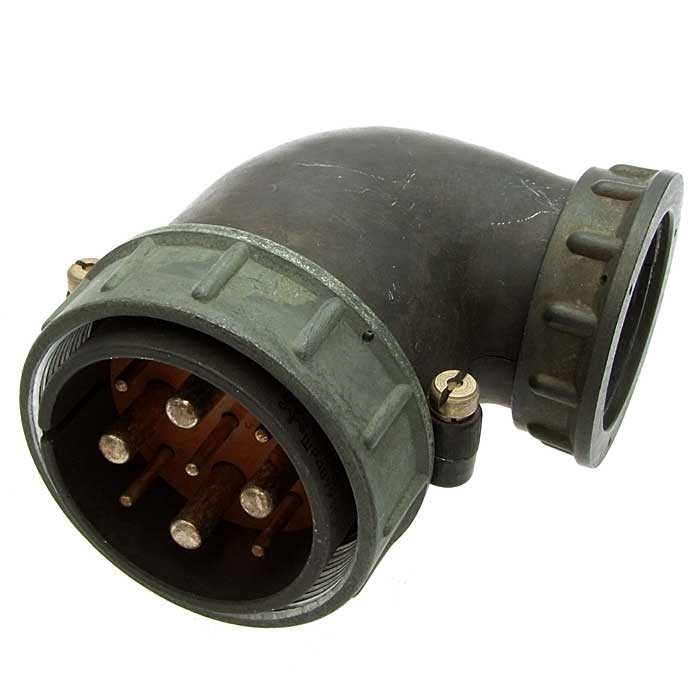

ШР48У9ЭГ1 представляет собой кабельную вилку с угловым патрубком, входящую в серию цилиндрических низкочастотных соединителей ШР. Изделие разработано для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Конструкция с угловым отводом кабельного ввода обеспечивает удобный монтаж в условиях ограниченного пространства и позволяет оптимально организовать прокладку кабельных трасс внутри приборных корпусов, стоек и шкафов.

Соединитель предназначен для работы как во внутренних, так и в наружных цепях. При эксплуатации вне помещений потребитель должен самостоятельно обеспечить дополнительную защиту места сочленения от прямого воздействия пыли и атмосферной влаги, поскольку конструкция вилки сама по себе не гарантирует герметичность соединения в открытой среде.

Подтверждённые особенности и область применения

Изделие допускает применение в аппаратуре с жёсткими условиями эксплуатации. Климатическое исполнение УХЛ подтверждает пригодность вилки для работы в районах с умеренным и холодным климатом, что расширяет географию возможного использования оборудования.

Среди ключевых эксплуатационных характеристик, определяющих надёжность соединителя, выделяются следующие параметры:

• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Диаметры контактов — 2,5 мм и 5,5 мм, покрытие контактных поверхностей выполнено серебром.
• Рабочий ток для контактов диаметром 5,5 мм — до 100 А.
• Диапазон рабочих температур окружающей среды — от минус 60 °C до плюс 60 °C с учётом допустимого перегрева контактов до плюс 110 °C.
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с².
• Стойкость к одиночным ударам с ускорением до 5000 м/с² и многократным ударам с ускорением до 350 м/с².
• Допустимая линейная нагрузка — до 2000 м/с².

Электрические и механические характеристики

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и высокую проводимость в местах сочленения, что особенно важно для сильноточных цепей. Наличие контактов двух диаметров позволяет разделять силовые и сигнальные линии в пределах одного соединителя, упрощая схемотехнические решения при проектировании аппаратуры.

Рабочий ток до 100 А для контактов диаметром 5,5 мм подтверждает способность вилки работать в цепях с высокой токовой нагрузкой. При этом потребителю необходимо учитывать суммарный нагрев контактов: максимально допустимая температура контактной группы составляет плюс 110 °C, что накладывает ограничения на одновременное сочетание высокой токовой нагрузки и повышенной температуры окружающей среды.

Механическая прочность изделия подтверждена способностью выдерживать значительные вибрационные и ударные воздействия. Это делает соединитель пригодным для установки в аппаратуру, эксплуатируемую на подвижных объектах, промышленном оборудовании с высоким уровнем вибраций, а также в системах, подверженных транспортной тряске и ударным нагрузкам.

Рекомендации по применению

При выборе ответной части следует учитывать принадлежность вилки к серии ШР48, что определяет совместимость по геометрическим размерам корпуса, схеме расположения и диаметрам контактов. Монтаж кабеля к контактам должен выполняться в соответствии с требованиями производителя оборудования, в составе которого применяется соединитель, с обязательным контролем качества паяных или обжимных соединений.

Угловой патрубок требует аккуратной фиксации кабеля для предотвращения избыточных механических напряжений в месте ввода. При наружной установке необходимо применять дополнительные защитные кожухи, термоусаживаемые трубки или герметизирующие компаунды, исключающие попадание влаги на контактную группу и во внутреннюю полость соединителя.
