Назначение и область применения

Соединитель ШР48У7НШ2 представляет собой кабельную розетку, входящую в серию цилиндрических низкочастотных разъёмов ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В амплитудного значения. Разъём рассчитан на применение в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем электропитания, где требуется надёжное разъёмное соединение с защитой от случайного рассоединения.

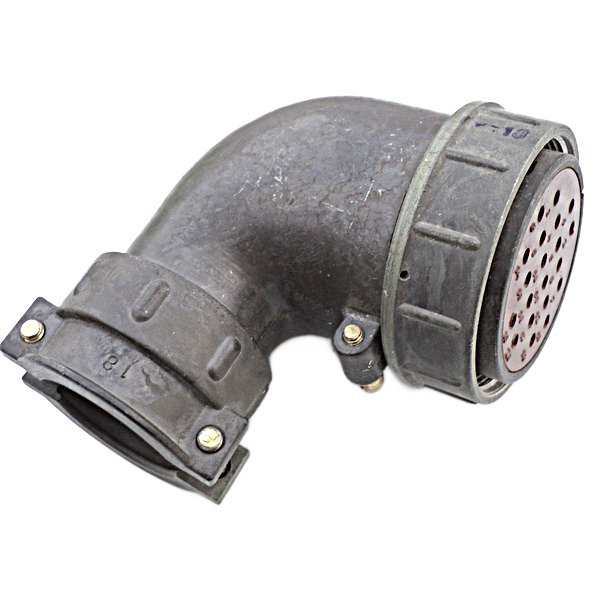

Благодаря конструкции с угловым патрубком розетка обеспечивает удобный вывод кабеля под углом к оси ответной части, что особенно важно при монтаже в ограниченном пространстве, в корпусах приборов и на панелях с плотной компоновкой. Изделие может эксплуатироваться как в стационарных условиях внутри помещений, так и вне их — при условии обеспечения защиты от прямого попадания пыли и воды в зону контакта.

Конструктивные особенности

Соединитель ШР48У7НШ2 имеет условный размер корпуса 48 мм и оснащён семью контактами. Расшифровка обозначения позволяет точно определить конструктивное исполнение изделия:

• ШР — тип цилиндрического низкочастотного соединителя;
• 48 — условный размер корпуса 48 мм;
• У — конструктивное исполнение с угловым патрубком;
• 7 — количество контактов — 7 штук;
• Н — вид гайки патрубка для неэкранированного кабеля;
• Ш2 — модификация кабельной розетки.

Корпус соединителя выполнен по одношпоночной схеме поляризации, что исключает неправильное сочленение с ответной частью и защищает контакты от повреждения при подключении. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

Электрические параметры и токовые нагрузки

Максимальное рабочее напряжение соединителя составляет до 850 В амплитудного значения. Рабочий диапазон частот — до 3 МГц, что позволяет использовать изделие в низкочастотных цепях передачи сигналов и электропитания. Сопротивление изоляции в нормальных климатических условиях соответствует требованиям, предъявляемым к соединителям серии ШР данного типоразмера, и гарантирует надёжную электрическую развязку между контактами и корпусом.

Токовая нагрузка на контакты определяется диаметром токоведущих элементов:

• при диаметре контакта 1,5 мм — допустимый ток до 10 А;
• при диаметре контакта 3,5 мм — допустимый ток до 50 А;
• при диаметре контакта 5,5 мм — допустимый ток до 100 А.

Конкретный диаметр контактов для исполнения с семью контактами подбирается в зависимости от требуемой токовой нагрузки и сечения подключаемого кабеля. Данные параметры необходимо учитывать при проектировании электрических соединений, чтобы не допускать перегрева разъёма и деградации контактных поверхностей.

Монтаж и эксплуатация

Розетка ШР48У7НШ2 предназначена для соединения с приборной или кабельной вилкой соответствующего типоразмера и конструктивного исполнения. Угловой патрубок позволяет выполнять аккуратную прокладку неэкранированного кабеля с минимальным радиусом изгиба в месте ввода. Гайка патрубка обеспечивает фиксацию кабеля и защиту места заделки от механических нагрузок.

При наружном применении необходимо предусмотреть дополнительные меры герметизации места сочленения разъёма или размещение его в защитном корпусе, исключающем прямое воздействие осадков и пыли. После монтажа рекомендуется проверить надёжность фиксации ответных частей и отсутствие люфта в резьбовом соединении.

Соединитель поставляется как отдельное изделие для самостоятельной заделки кабеля. Артикул товара — 51804. Год выпуска партии — 2015. При выборе ответной части необходимо учитывать соответствие условного размера корпуса, количества контактов и схемы поляризации.
