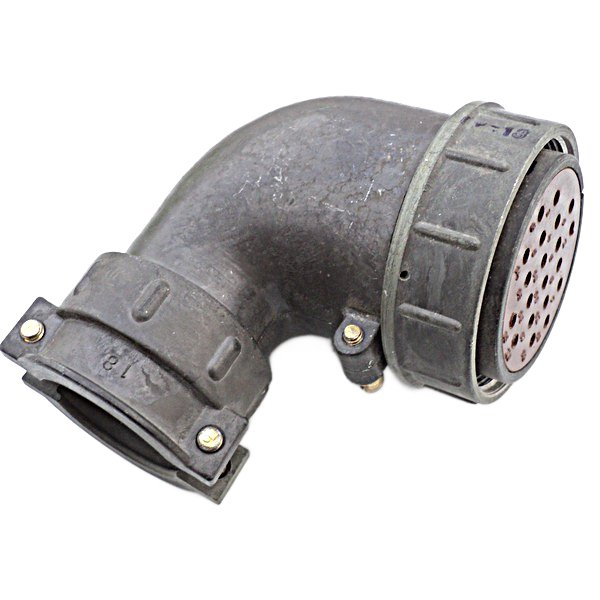

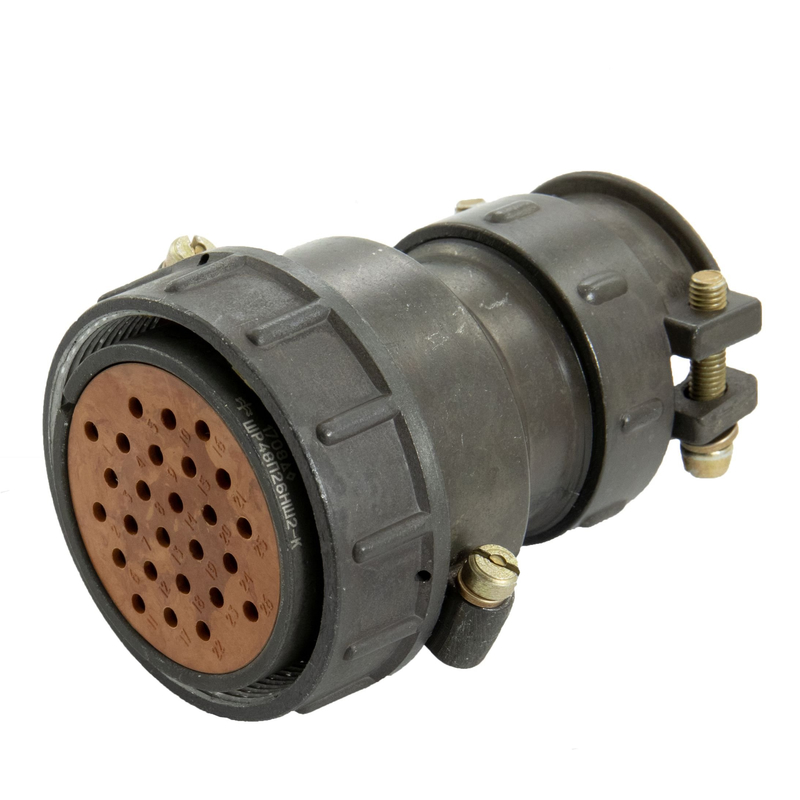

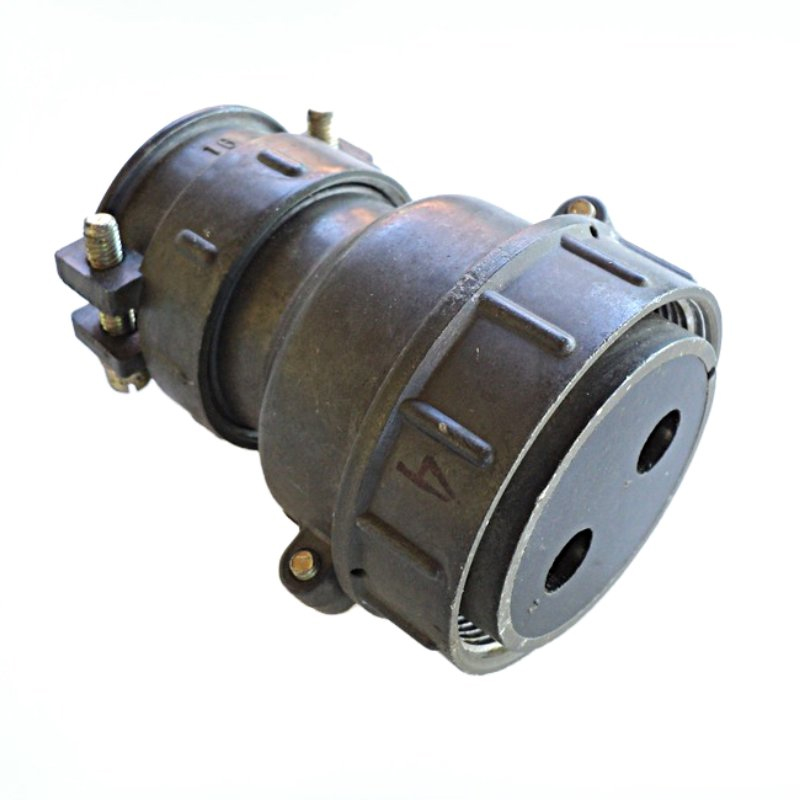

ШР48У7НШ2 РОЗЕТКИ

Цена: ПОД ЗАКАЗ

Технические характеристики

ШР48У7НШ2 — это кабельная розетка из серии соединителей типа ШР, предназначенная для электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она используется совместно с соответствующей вилкой ШР48У7НВ2 и обеспечивает надежное сочленение неэкранированного кабеля с устройством.

ШР — тип соединителя (шкала розеточный/вилочный).
48 — условный размер корпуса.
У — конструктивное исполнение с угловым патрубком.
7 — количество контактов.
Н — предназначен для неэкранированного кабеля.
Ш — розетка (кабельная часть).
2 — код сочетания контактов (различная комбинация диаметров и их количества).

Розетка ШР48У7НШ2 имеет 7 контактов с разными диаметрами: как правило, три контакта Ø1,5 мм, два Ø3,5 мм и два Ø5,5 мм. Для этих диаметров допустимые токовые нагрузки обычно не более: 10 А (Ø1,5 мм), 50 А (Ø3,5 мм), 100 А (Ø5,5 мм), что даёт общую максимальную токовую нагрузку порядка 330 А.

Максимальное рабочее напряжение для цепей постоянного и переменного тока (до частот примерно 3 МГц) — до 850 В амплитудного значения. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм , контактные детали часто покрываются серебром или никелем.

Соединитель рассчитан на работу в интервале температур от −60 °C до +60 °C , с возможностью кратковременных перегревов до примерно +110 °C. Он допускает воздействие синусоидальной вибрации до 5000 Гц с ускорением до 300 м/с² , а также ударные нагрузки до 500 м/с² одиночных и до 35 м/с² многократных ударов.

Количество допустимых сочленений/расчленений — до 500 циклов , минимальная наработка — не менее 1000 часов. Срок сохраняемости в условиях хранения — не менее 15 лет.

Розетка ШР48У7НШ2 используется в приборных и кабельных линиях электропитания и сигналов в стационарной и подвижной радио‑ и электронной аппаратуре, в том числе военного и промышленного назначения. Она относится к негерметичным соединителям, климатическое исполнение — УХЛ (для эксплуатации в умеренном и холодном климате), при внешнем монтаже требуется защита от пыли и влаги.

Описание

Назначение и область применения

ШР48У7НШ2 представляет собой кабельную розетку из серии соединителей типа ШР, предназначенную для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется совместно с ответной вилкой ШР48У7НВ2 и обеспечивает надёжное сочленение неэкранированного кабеля с приборной или аппаратной частью оборудования.

Розетка востребована при построении приборных и кабельных линий электропитания и передачи сигналов. Благодаря конструктивным особенностям и широкому диапазону допустимых токов она подходит для стационарной и подвижной радиоэлектронной аппаратуры, включая технику промышленного и военного назначения. Соединитель относится к негерметичным изделиям и рассчитан на эксплуатацию в умеренном и холодном климате. При наружном монтаже требуется дополнительная защита от попадания пыли и влаги.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР48У7НШ2 содержит информацию о типе и ключевых параметрах соединителя:

ШР — тип соединителя: штепсельный разъём розеточного или вилочного исполнения;
48 — условный размер корпуса;
У — конструктивное исполнение с угловым патрубком;
7 — количество контактов;
Н — предназначен для неэкранированного кабеля;
Ш — розетка, кабельная часть разъёма;
2 — код сочетания контактов, определяющий комбинацию диаметров и их количество.

Розетка оснащена семью контактами различного диаметра. Типовое распределение включает три контакта диаметром 1,5 мм, два контакта диаметром 3,5 мм и два контакта диаметром 5,5 мм. Контактные детали часто покрываются серебром или никелем, что улучшает проводимость и стойкость к окислению.

Электрические параметры

Допустимые токовые нагрузки для указанных диаметров контактов обычно составляют: до 10 А для контактов диаметром 1,5 мм, до 50 А для контактов диаметром 3,5 мм и до 100 А для контактов диаметром 5,5 мм. Суммарная максимальная токовая нагрузка соединителя достигает порядка 330 А.

Максимальное рабочее напряжение для цепей постоянного и переменного тока на частотах примерно до 3 МГц составляет до 850 В амплитудного значения. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и механическая стойкость

Соединитель рассчитан на работу в интервале температур от минус 60 до плюс 60 градусов Цельсия. Допускаются кратковременные перегревы примерно до плюс 110 градусов Цельсия. Изделие устойчиво к воздействию синусоидальной вибрации частотой до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также выдерживает одиночные ударные нагрузки до 500 метров на секунду в квадрате и многократные удары до 35 метров на секунду в квадрате.

Количество допустимых циклов сочленения и расчленения составляет до 500. Минимальная наработка — не менее 1000 часов. Срок сохраняемости при соблюдении условий хранения — не менее 15 лет.
