Назначение и область применения

ШР48У7НГ2 представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии ШР негерметичного типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц, при напряжении до 850 В (амплитудное значение). Вилка применяется в радиоэлектронной и радиотехнической аппаратуре для соединения экранированных или неэкранированных кабелей. Конструкция допускает использование как при внутреннем, так и при наружном монтаже с обеспечением защиты от пыли и влаги.

Соединитель рассчитан на эксплуатацию в составе ответственного оборудования, где требуется надёжное разъёмное соединение с высокой механической стойкостью и стабильными электрическими параметрами. Благодаря резьбовому сочленению и одношпоночной поляризации исключается неправильная стыковка ответных частей, что особенно важно при монтаже в труднодоступных местах и при обслуживании многоканальных систем.

Конструктивные особенности

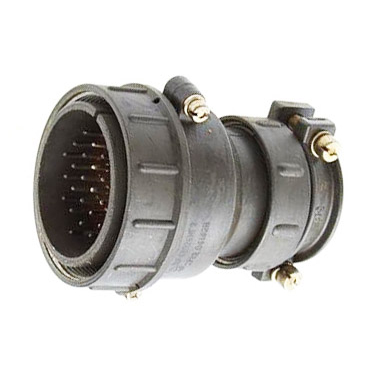

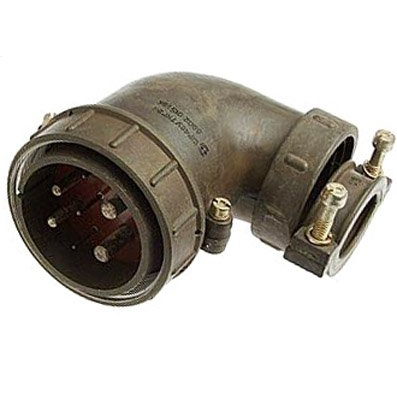

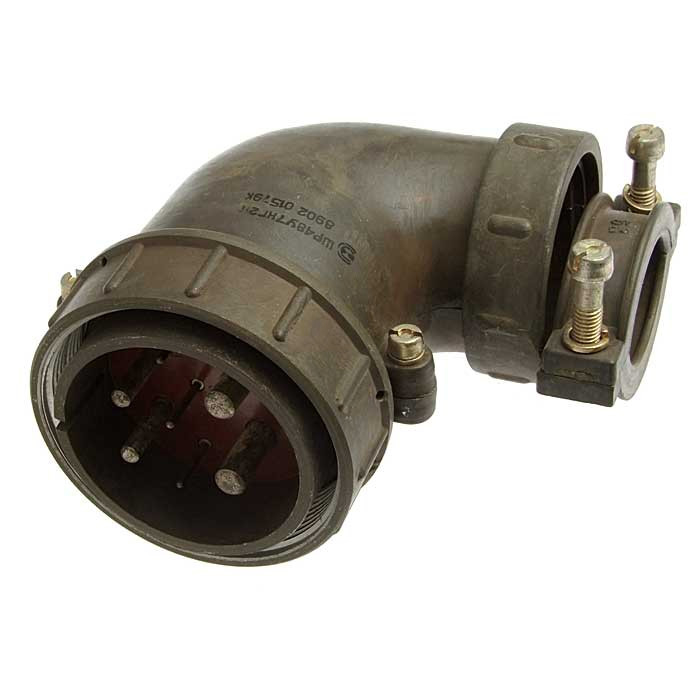

Вилка имеет угловой патрубок, обозначаемый в маркировке литерой «У». Условный размер корпуса составляет 48. Изделие оснащено семью контактами, состав которых по диаметрам распределён следующим образом:

• 3 контакта диаметром 1,5 мм;
• 2 контакта диаметром 3,5 мм;
• 2 контакта диаметром 5,5 мм.

Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, что обеспечивает однозначное угловое положение при соединении и защищает контакты от повреждения при неверной ориентации. Покрытие контактов выполнено серебром или никелем в зависимости от исполнения. Климатическое исполнение — УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата.

Электрические и эксплуатационные параметры

Рабочий ток соединителя достигает 200 А, что позволяет использовать вилку в силовых цепях с высокой токовой нагрузкой. Сопротивление контактов нормируется в зависимости от диаметра:

• для контактов диаметром 1,5 мм — не более 2,5 мОм;
• для контактов диаметром 3,5 мм — не более 0,75 мОм;
• для контактов диаметром 5,5 мм — не более 0,3 мОм.

Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжное разделение цепей и минимальные токи утечки. Изделие выдерживает 500 сочленений-расчленений при сохранении рабочих характеристик. Наработка составляет 1000 часов. Вилка устойчива к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц при ускорении 30g и к ударным воздействиям до 500g. Такие показатели подтверждают пригодность соединителя для применения в аппаратуре, эксплуатируемой в условиях повышенных механических воздействий.

Монтаж и совместимость

ШР48У7НГ2 предназначена для кабельного монтажа. Угловая конструкция патрубка позволяет рационально организовать подвод кабеля в ограниченном пространстве, снижая изгибающие нагрузки на кабель в месте ввода. Соединитель совместим с ответными частями серии ШР соответствующего типоразмера и схемы расположения контактов. Применение серебряного или никелевого покрытия контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления в процессе длительной эксплуатации.
