Назначение и область применения

ШР48У7ЭГ2 — кабельная вилка цилиндрического типа, входящая в серию соединителей ШР48. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве универсального разъёма общего назначения. Соединитель применяется во внутренних и наружных электрических цепях при условии обеспечения защиты от пыли и влаги силами потребителя. Конструкция рассчитана на эксплуатацию преимущественно в климатическом исполнении УХЛ, что допускает работу в условиях умеренного и холодного климата. Вилка обеспечивает надёжное соединение кабелей в аппаратуре, где требуется разъёмное контактное сопряжение с высокой механической стойкостью и стабильностью электрических параметров.

Технические характеристики

Соединитель рассчитан на эксплуатацию при значительных механических нагрузках. Подтверждённые характеристики изделия включают следующие параметры.

• Ускорение линейной нагрузки — 2000 метров в секунду за секунду.
• Синусоидальная вибрация — диапазон частот от 1 до 5000 герц, ускорение до 300 метров в секунду за секунду (30 g).
• Механический удар одиночного действия — 5000 метров в секунду за секунду (500 g).
• Механический удар многократного действия — 350 метров в секунду за секунду (35 g).
• Атмосферное давление — до 1,3 на 10 в минус четвёртой степени паскаля.
• Минимальная наработка — 1000 часов.
• Количество соединений и расчленений — 500 циклов.

Приведённые значения характеризуют способность вилки сохранять работоспособность в условиях вибрационных и ударных воздействий, а также при пониженном атмосферном давлении. Ресурс по числу сочленений подтверждает пригодность изделия для многократного использования в составе обслуживаемой аппаратуры.

Особенности конструкции и эксплуатации

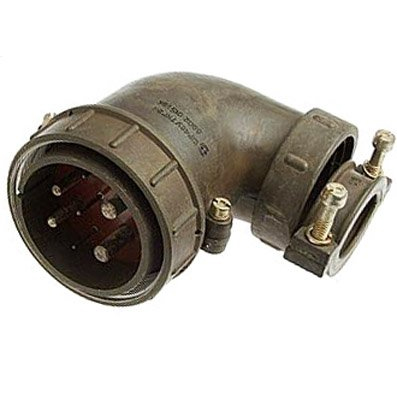

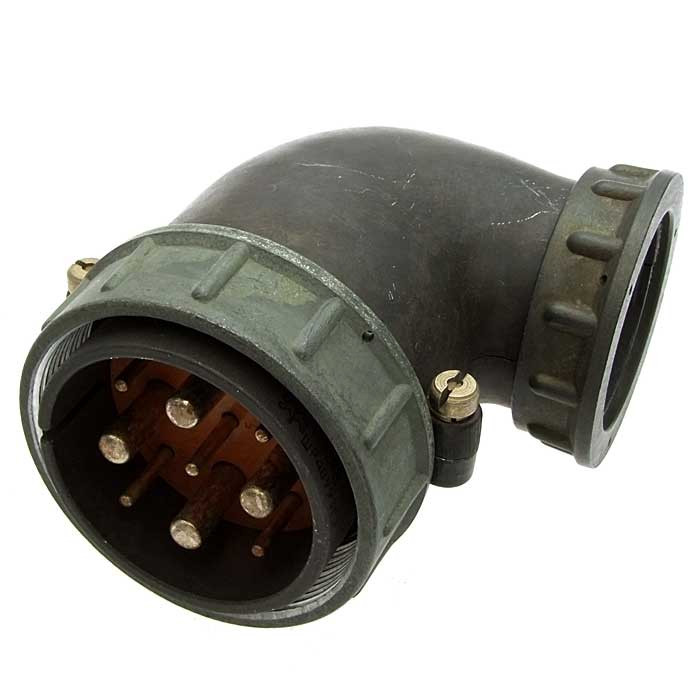

Вилка выполнена в цилиндрическом корпусе, характерном для серии ШР48. Такая конструкция обеспечивает удобство ориентации при сочленении и надёжную фиксацию ответной части. Применение во внутренних и наружных цепях предполагает, что при наружном размещении потребитель обязан предусмотреть дополнительные меры герметизации и защиты соединения от атмосферных осадков, пыли и конденсата. Изделие не комплектуется штатными средствами пылевлагозащиты, поэтому требования к установке определяются условиями конкретного объекта.

Соединитель предназначен для работы в составе радиоэлектронных блоков, измерительных комплексов, систем связи и иного оборудования, где требуется стабильное разъёмное сопряжение кабельных линий. Благодаря высоким показателям вибро- и ударопрочности вилка подходит для монтажа на подвижных объектах и в аппаратуре, подверженной механическим воздействиям.

Дополнительные сведения

Артикул изделия — 51805. Производитель не указан. Год выпуска модели — 2015. Конкретная информация по модели 2015 года в доступных источниках не приводится. Комплектация, страна производства, сертификаты соответствия, гарантийные обязательства и точные размеры в представленных данных отсутствуют. Для уточнения указанных параметров следует руководствоваться технической документацией на конкретную партию изделия.
