Назначение и область применения

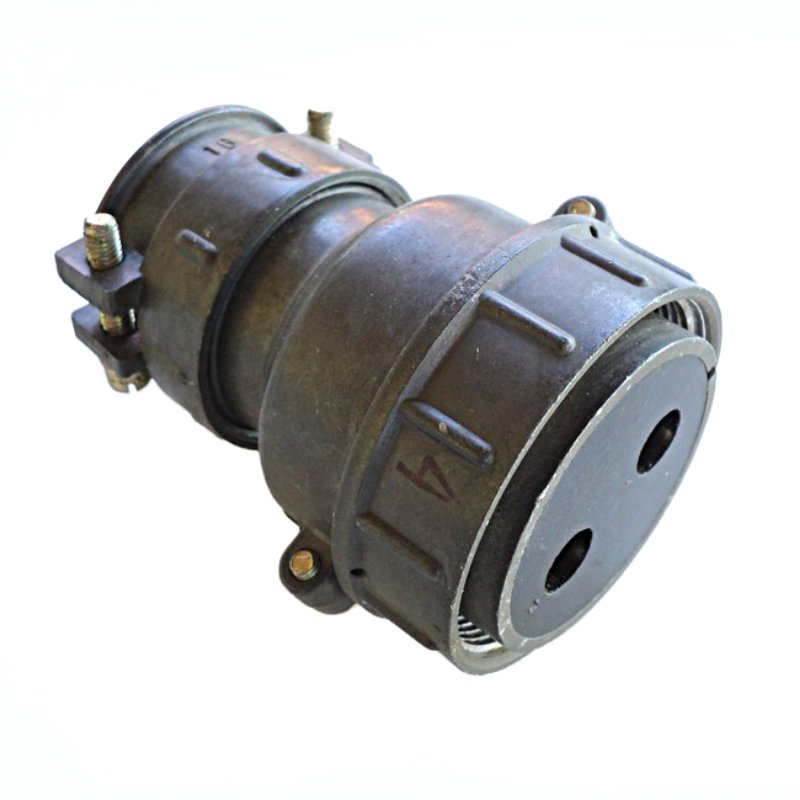

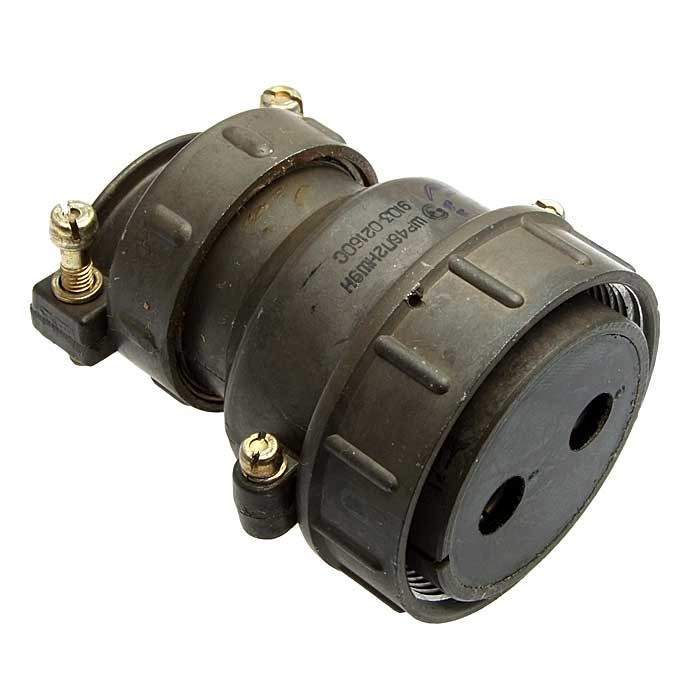

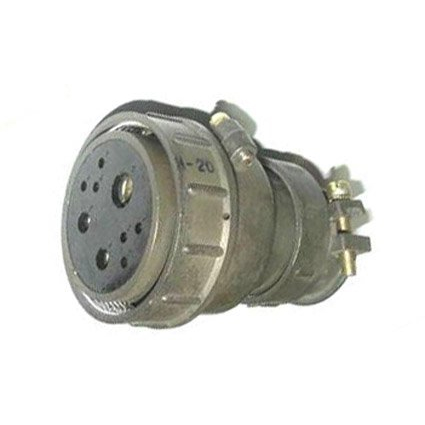

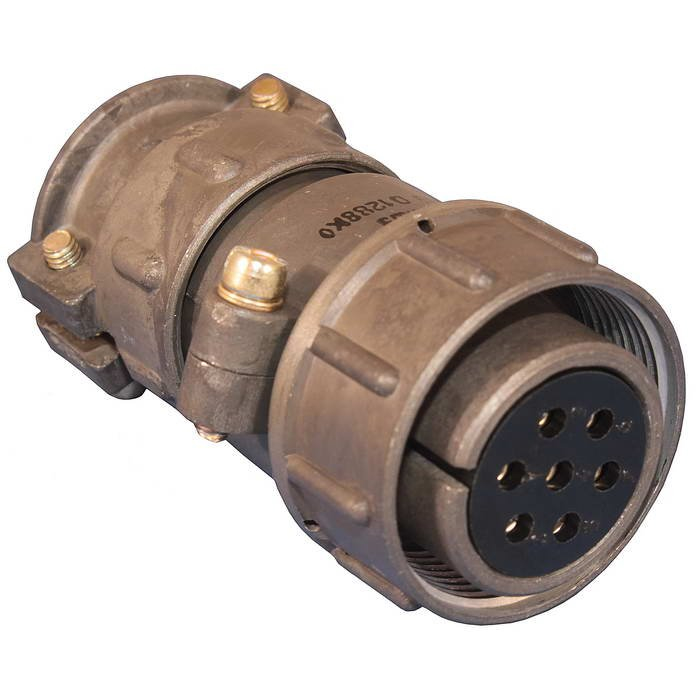

ШР48У2НШ9 представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ШР48. Изделие предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение с экранированными или неэкранированными кабелями.

Розетка рассчитана на применение во внутренних и наружных установках при условии обеспечения защиты от прямого воздействия атмосферных факторов. Климатическое исполнение — УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата. Изделие подходит для объёмного монтажа в приборах, контрольно-измерительной технике и промышленном оборудовании.

Соединитель обеспечивает работу с токами постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Сочленение с ответной частью выполняется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и гарантирует стабильное положение контактов.

Технические характеристики

Розетка ШР48У2НШ9 имеет следующие подтверждённые параметры:

• Максимальная токовая нагрузка: 400 А (общая).
• Количество контактов: 2 штуки.
• Диаметр контактов: 9 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контакта: не более 0,15 мОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия.
• Вибрационная устойчивость: диапазон частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g).
• Ударная стойкость: одиночный удар до 5000 метров на секунду в квадрате (500 g), многократный — до 350 метров на секунду в квадрате (35 g).
• Покрытие контактов: серебро.
• Срок сохраняемости: 15 лет.

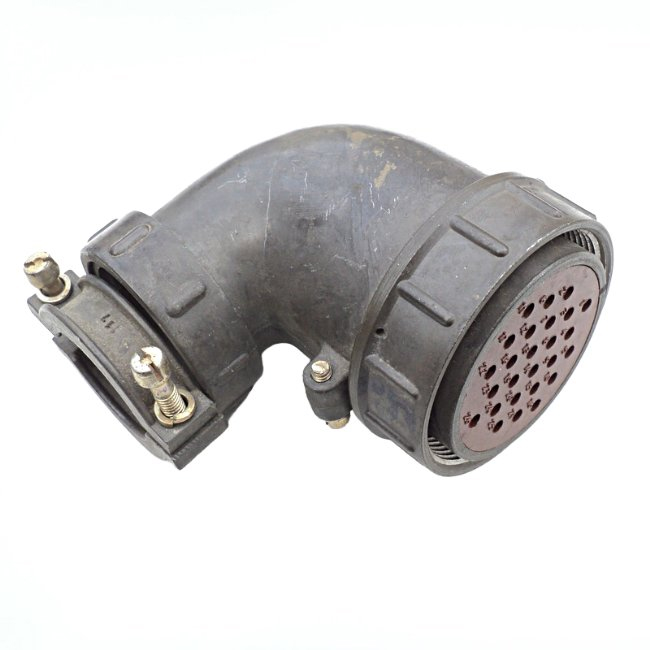

Конструктивное исполнение кабельной части предусматривает наличие патрубка для ввода и фиксации кабеля. Приборная часть может выполняться без патрубка либо с прямым или угловым патрубком в зависимости от компоновки аппаратуры. Все указанные характеристики подтверждены для серии ШР48 и соответствуют требованиям, предъявляемым к низкочастотным цилиндрическим соединителям.

Особенности конструкции и эксплуатации

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Двухконтактная схема с диаметром контактов 9 мм рассчитана на значительные токовые нагрузки, что позволяет использовать соединитель в силовых цепях оборудования.

Резьбовое сочленение гарантирует плотное прилегание корпусных деталей и защиту контактной группы от механических воздействий. Одношпоночная поляризация исключает ошибочное соединение при монтаже и обслуживании аппаратуры. Широкий диапазон рабочих температур и высокая стойкость к вибрационным и ударным нагрузкам делают розетку пригодной для применения в подвижных установках и оборудовании, эксплуатируемом в сложных условиях.

Изделие относится к категории ШР48 и имеет артикул 51800. Год выпуска, указанный для данной позиции, — 2015. Розетка предназначена для профессионального применения при сборке, ремонте и модернизации радиоэлектронных устройств, где требуется высокая надёжность разъёмных соединений и продолжительный срок службы.

Рекомендации по применению

При выборе розетки ШР48У2НШ9 необходимо учитывать соответствие ответной вилки по типу корпуса, количеству и диаметру контактов, а также по схеме поляризации. Монтаж кабельной части следует выполнять в соответствии с принятой технологией разделки и заделки кабеля, обеспечивая надёжную фиксацию жил в контактных хвостовиках.

Для наружных установок требуется дополнительная защита соединителя от прямого попадания влаги и загрязнений. При соблюдении условий эксплуатации изделие обеспечивает заявленное количество циклов сочленения и сохраняет электрические параметры на протяжении всего срока службы.
