Назначение и область применения

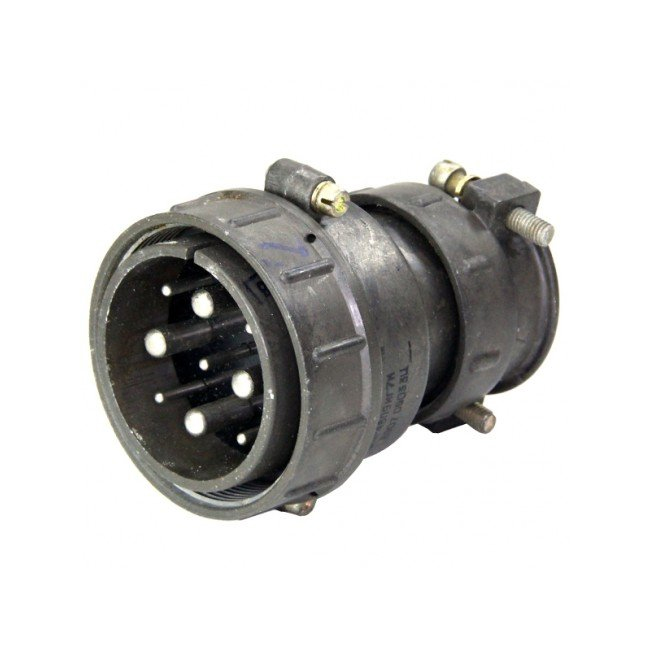

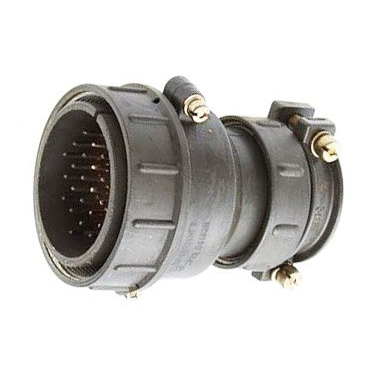

ШР48У2НГ9 (артикул 51799) — кабельная вилка из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надежного соединения в электрических цепях переменного и постоянного тока. По данным каталога, вилка применяется при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Она подходит для экранированных или неэкранированных кабелей; в обозначении НГ указана гайка для неэкранированного кабеля. Конструкция негерметичная, климатического исполнения УХЛ, с угловым патрубком (У).

Вилка применяется в составе кабельных соединений, где требуется передача тока через два силовых контакта. Для сочленения предусмотрена одношпоночная поляризация, а монтаж выполняется пайкой. Ответной частью служат блочные розетки типа 2РТТ и 2РТ-А.

Конструкция и материалы

Соединитель выполнен в цилиндрическом корпусе с угловым патрубком. Контактная система включает два штыревых круглых извлекаемых контакта диаметром 9 мм. Покрытие контактов — серебро или никель. Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет корпуса серый. Изолятор выполнен из карболита коричневого цвета.

• Корпус: алюминиевый сплав А-22, оксидирование, серый цвет.
• Изолятор: карболит, коричневый цвет.
• Контакты: 2 штыревых круглых извлекаемых контакта диаметром 9 мм.
• Покрытие контактов: серебро или никель.
• Габариты: диаметр 59,5 мм, длина 95,4 мм, высота 97 мм.
• Присоединение: резьбовое соединение с шагом M52 × 1,5 мм.
• Монтаж: пайка.
• Поляризация: одношпоночная.

Электрические характеристики

Электрические параметры вилки рассчитаны на работу в цепях переменного и постоянного тока при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Максимальная токовая нагрузка на один контакт составляет 200 А, общая нагрузка на изделие — 400 А. Сопротивление контакта — не более 0,15 мОм, сопротивление изоляции — не менее 5000 МОм.

• Напряжение: до 850 В (амплитудное значение).
• Частота: до 3 МГц.
• Токовая нагрузка на контакт: до 200 А.
• Общая токовая нагрузка: до 400 А.
• Сопротивление контакта: не более 0,15 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и ресурс

Изделие выдерживает синусоидальную вибрацию с частотой от 1 до 5000 Гц и ускорением до 300 м/с² (30 g), а также механические удары с ускорением до 5000 м/с² (500 g) однократно. Рабочий диапазон температур — от -60 до +60 °C. Пониженное давление — до 1,3 × 10⁻⁴ Па. Ресурс соединителя составляет 500 сочленений-расчленений, наработка — не менее 1000 часов, срок хранения — 15 лет.

• Вибрация: 1–5000 Гц, до 300 м/с² (30 g).
• Механические удары: до 5000 м/с² (500 g), однократно.
• Температура: от -60 до +60 °C.
• Пониженное давление: до 1,3 × 10⁻⁴ Па.
• Ресурс: 500 сочленений-расчленений.
• Наработка: не менее 1000 часов.
• Срок хранения: 15 лет.

Совместимость и сведения карточки

Вилка взаимосочленяется с блочными розетками типа 2РТТ и 2РТ-А. Изделие относится к категории ШР48. В карточке товара указан год 2015; производитель в предоставленных данных не указан.

• Артикул: 51799.
• Категория: ШР48.
• Год в карточке товара: 2015.
• Производитель: не указан.
