Назначение

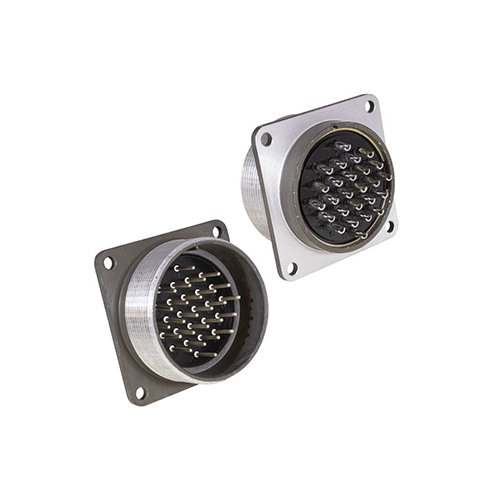

ШР48У2ЭГ9 представляет собой вилку кабельного соединителя цилиндрического типа, входящую в серию ШР48. Изделие предназначено для создания надежного разъемного электрического соединения в составе радиоэлектронной аппаратуры и электротехнического оборудования. Конструкция рассчитана на эксплуатацию во внутренних электрических цепях аппаратуры при работе с постоянным и переменным током частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В по амплитудному значению.

Соединитель допускает наружное применение при условии защиты от прямого воздействия дождя, динамической пыли и солнечного излучения. Климатическое исполнение соответствует категориям УХЛ или УХЛ2, что подтверждает пригодность изделия для умеренного и холодного климата. Вилка используется в составе ответных частей соединителей для коммутации силовых и сигнальных цепей, где требуется высокая механическая прочность сочленения и стабильность электрических параметров.

Подтвержденные технические особенности

ШР48У2ЭГ9 обладает следующим набором характеристик, подтвержденных данными производителя:

• Рабочий ток — 200 А.
• Максимальное сечение подключаемого провода — до 50 мм².
• Диаметр контактов — 9 мм, что соответствует сочетанию 9 в маркировке изделия.
• Диапазон рабочих температур — от минус 60 °C до плюс 60 °C, с допустимым перегревом контактов до плюс 110 °C.
• Пониженное атмосферное давление — 1,3·10⁻⁴ Па.
• Устойчивость к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².
• Стойкость к одиночным ударам с ускорением до 5000 м/с² и многократным ударам до 350 м/с².
• Линейное ускорение — до 2000 м/с².
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление электрического контакта — не более 0,15 мОм.
• Количество циклов сочленения-расчленения — до 500.
• Минимальная наработка на отказ — не менее 1000 часов.

Цилиндрическая форма корпуса обеспечивает равномерное распределение механических нагрузок и удобство монтажа в ограниченном пространстве. Примененные материалы контактной группы рассчитаны на длительную эксплуатацию при значительных токовых нагрузках с сохранением низкого переходного сопротивления.

Применение

Вилка ШР48У2ЭГ9 востребована в промышленном оборудовании, измерительных комплексах, системах электропитания и силовой коммутации. Благодаря рабочему току 200 А и сечению провода до 50 мм² соединитель подходит для подключения мощных потребителей, силовых линий и распределительных устройств. Частотный диапазон до 3 МГц позволяет использовать изделие не только в цепях постоянного тока и промышленной частоты, но и в высокочастотных трактах умеренного диапазона.

Расширенный температурный диапазон от минус 60 °C до плюс 60 °C делает возможной эксплуатацию в неотапливаемых помещениях, на открытых площадках под навесами, а также в составе оборудования, транспортируемого в холодные регионы. Высокие показатели вибро- и ударопрочности позволяют применять соединитель на подвижных объектах, в условиях транспортной тряски и промышленных вибраций. Изделие сохраняет работоспособность при пониженном атмосферном давлении, что актуально для аппаратуры, эксплуатируемой на высоте или в разреженной атмосфере.

Монтаж и эксплуатация

Монтаж вилки выполняется на кабель с сечением жил до 50 мм². Диаметр контактов 9 мм обеспечивает надежный обжим или пайку проводников соответствующего сечения. При подключении необходимо соблюдать соответствие маркировки контактов и схемы соединения, чтобы исключить перекос фаз и неправильную коммутацию. Рекомендуется контролировать усилие при сочленении с ответной розеткой серии ШР48, не допуская перекоса и повреждения изоляторов.

В процессе эксплуатации следует периодически проверять состояние контактных поверхностей и изоляторов. Допустимое количество циклов сочленения достигает 500, после чего рекомендуется проводить регламентную проверку переходного сопротивления и состояния покрытия контактов. Эксплуатация при температурах выше плюс 60 °C возможна только с учетом допустимого перегрева контактов до плюс 110 °C, при этом необходимо контролировать фактическую температуру в зоне контактной группы.

Комплектация и маркировка

Вилка поставляется как самостоятельное изделие. Маркировка ШР48У2ЭГ9 содержит указание на серию соединителя (ШР48), климатическое исполнение (У2), а также на диаметр контактов 9 мм. Артикул изделия — 51801. Год выпуска партии, к которой относится данное описание, — 2015. Сведения о производителе в исходных данных не указаны. При заказе следует учитывать совместимость с ответными частями того же типоразмера серии ШР48.
