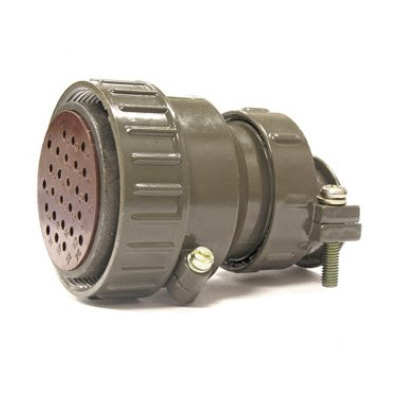

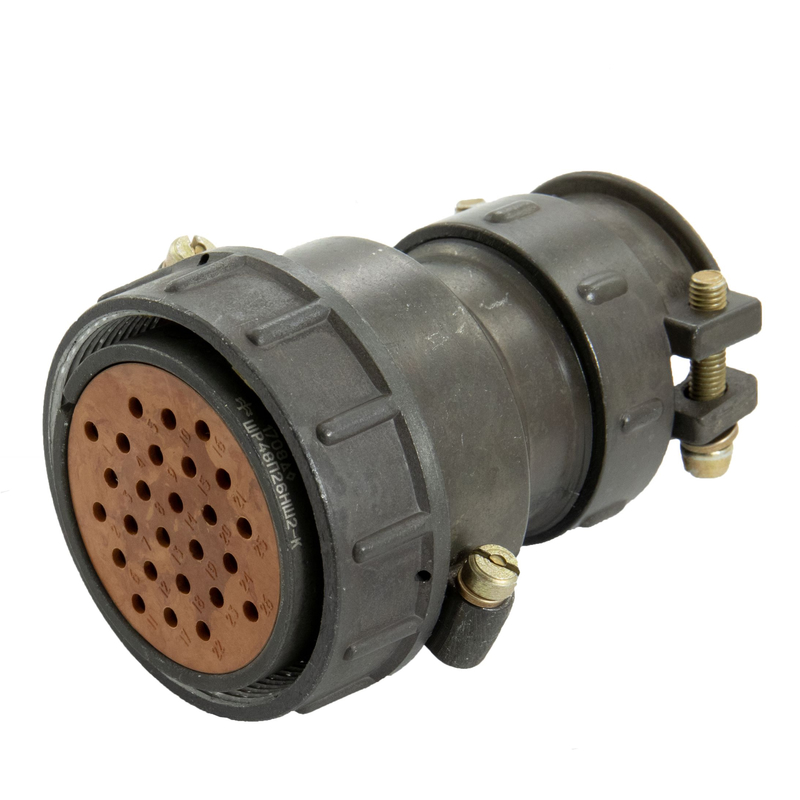

ШР48У26НШ2Н розетка кабельная — это тип разъема, предназначенный для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Назначение и описание

• Тип соединителя : ШР.

• Условный размер корпуса : 48.

• Конструктивное исполнение : У — с угловым патрубком.

• Количество контактов : 26.

• Диаметр контактов : ? 1,5 мм.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Вид контактов : Ш — розетка.

• Покрытие контактов : Никель (отсутствие буквы — покрытие серебром).

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт : 20 А.

• Общая максимальная токовая нагрузка : 234 А.

• Сопротивление контакта : не более 5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Диапазон рабочих температур : от -60°C до +60°C.

Применение

Разъемы типа ШР48У26НШ2Н могут использоваться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и воды. Они подходят для применения в климатических условиях УХЛ.

Взаимосочленяемость

Эти разъемы взаимосочленяемы с другими типами соединителей, такими как ШР, 2РТ-А, 2РТТ и ШРГ.
