Назначение и общая характеристика

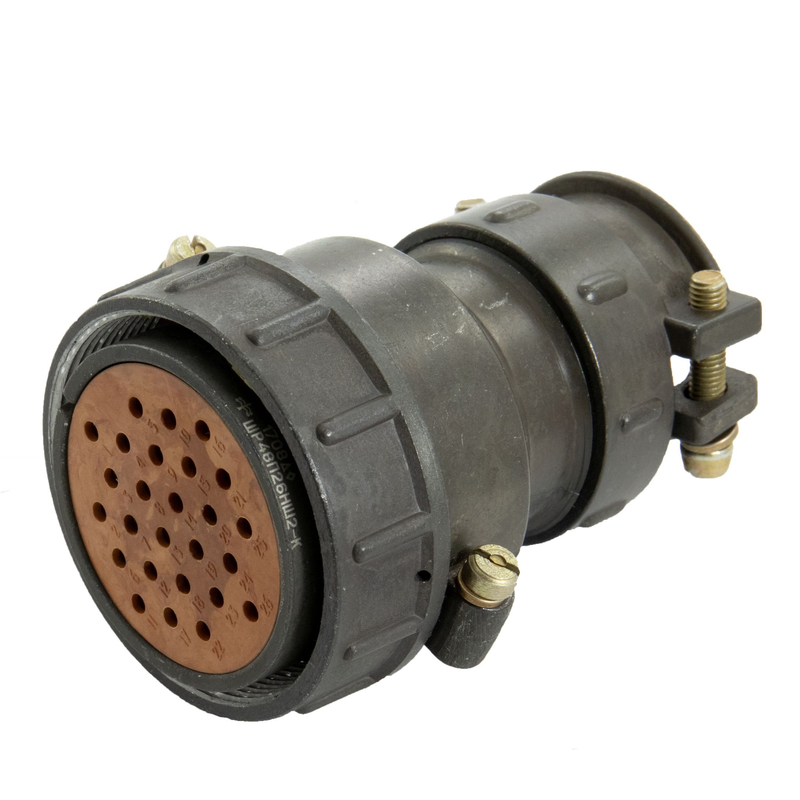

ШР48У26НШ2 — кабельная розетка цилиндрического типа серии ШР, предназначенная для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие относится к категории ШР48, имеет артикул 51796 и применяется в радиоэлектронной и радиотехнической аппаратуре. Конструкция рассчитана на внутреннее и наружное применение в климатическом исполнении УХЛ при защите от пыли и влаги.

Розетка оснащена угловым патрубком с гайкой для неэкранированного кабеля. Условный размер корпуса — 48, количество контактов — 26, диаметр каждого контакта — 1,5 мм. В обозначении серии отражены тип соединителя, размер корпуса, угловой патрубок, число контактов, гайка для неэкранированного кабеля и исполнение розетки. Для комбинации 2 указаны 26 контактов диаметром 1,5 мм.

Подтверждённые особенности и параметры

Изделие предназначено для объёмного монтажа с проводами сечением до 1,93 квадратного миллиметра. Хвостовики контактов обеспечивают подключение проводников в составе аппаратуры. В исходных данных приведены следующие электрические и эксплуатационные параметры:

• Рабочий ток на контакт: 20 А.
• Максимальное напряжение: 850 В постоянного тока.
• Максимальная суммарная нагрузка: 234 А.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество соединений: не менее 500.
• Наработка: от 1000 до 5000 часов.

Материал корпуса — пластмасса. Контакты имеют покрытие серебром или никелем, что соответствует приведённым данным о серии. Производитель в карточке товара не указан. В характеристиках VirtueMart внесён год 2015.

Применение и условия эксплуатации

ШР48У26НШ2 применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей. Розетка подходит для объёмного монтажа и работы в составе устройств, где требуется цилиндрическое кабельное соединение с угловым патрубком и гайкой для неэкранированного кабеля. Изделие рассчитано на климатическое исполнение УХЛ, включая пониженное давление до 1,3 на 10 в минус четвёртой степени Па.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Рабочая температура — от минус 60 до плюс 60 градусов Цельсия. Срок сохраняемости изделия — не менее 15 лет.

1. Соединение цепей постоянного и переменного тока частотой до 3 МГц.
2. Эксплуатация при напряжении до 850 В.
3. Монтаж проводов сечением до 1,93 квадратного миллиметра.
4. Использование в аппаратуре внутреннего и наружного применения в исполнении УХЛ.
