Назначение и область применения

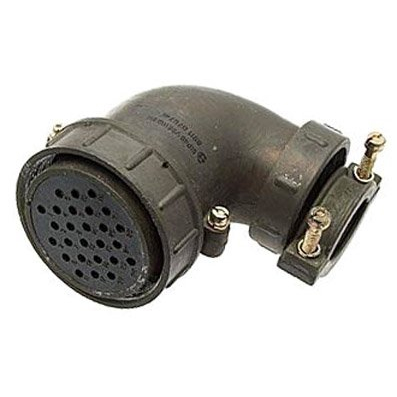

Розетка ШР48У26НШ2 относится к серии цилиндрических разъёмов ШР и предназначена для соединения электрических цепей в аппаратуре промышленного и военного назначения. Изделие применяется в составе кабельных сборок, где требуется надёжное и многократное сочленение с вилкой соответствующего типа. Розетка имеет кабельное исполнение, то есть предназначена для монтажа на кабель.

Согласно данным каталога, категория товара — ШР48, артикул — 41356. Краткое описание из каталога: кабельная. Производитель не указан.

Расшифровка обозначения

Маркировка ШР48У26НШ2 содержит следующую информацию:

• ШР — тип соединителя (широко распространённая серия цилиндрических разъёмов).
• 48 — условный размер корпуса (диаметр корпуса разъёма).
• У — угловой патрубок (кабельный выход под углом к корпусу).
• 26 — количество контактов.
• Н — предназначен для неэкранированного кабеля.
• Ш2 — розетка, типовая комбинация контактов.

Технические характеристики

Основные электрические параметры розетки:

• Рабочий ток на один контакт — до 20 А.
• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сечение подключаемых проводов — до примерно 1,93 мм².

Контакты, как правило, выполнены из меди с покрытием серебром или серебром/никелем для снижения переходного сопротивления и улучшения коррозионной стойкости.

Конструкция и монтаж

Розетка кабельного типа, угловая, рассчитана на подключение проводов сечением до примерно 1,93 мм². Соединение с вилкой обеспечивается ручным винтовым (резьбовым) сочленением, что позволяет надёжно фиксировать разъём и обеспечивать многократные соединения–разъединения.

Монтаж производится на кабель соответствующего диаметра. Угловой патрубок позволяет удобно располагать кабель под углом к корпусу разъёма.

Условия эксплуатации

Разъём рассчитан на значительное количество циклов сочленения–расчленения, обычно не менее 500 циклов. Минимальная наработка — порядка 1000 часов; срок сохраняемости — не менее 15 лет.

Предусмотрена работа в условиях вибраций (синусоидальная вибрация до частот 1–5000 Гц с ускорением до ≈300 м/с²) и механических ударов, что типично для бортовой и военной аппаратуры.

Дополнительные сведения

Согласно характеристикам VirtueMart, изделие имеет приёмку «5» и год выпуска 91. Артикул товара: 41356. Категория: ШР48.
