Назначение и область применения

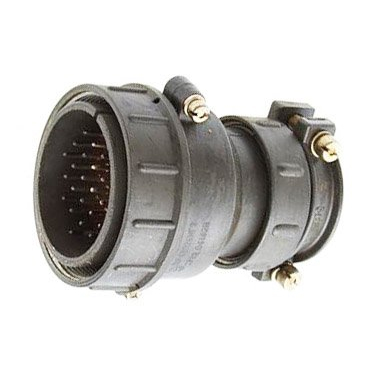

ШР48У26НГ2 — кабельная вилка ряда цилиндрических соединителей типа ШР. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Артикул — 41355. Категория — ШР48. Краткое описание из каталога — кабельная. Производитель в предоставленных данных не указан.

Вилка применяется для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц. Она может использоваться в составе кабельных сборок, жгутов и соединительных линий, где требуется разъёмное соединение с фиксацией резьбой. Сочленение выполняется с блочными розетками, например ШР48П26ЭГ2 или аналогами, с одношпоночной поляризацией корпусов.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР48У26НГ2 имеет следующую расшифровку:

• ШР — тип соединителя, цилиндрический разъём.
• 48 — условный размер корпуса.

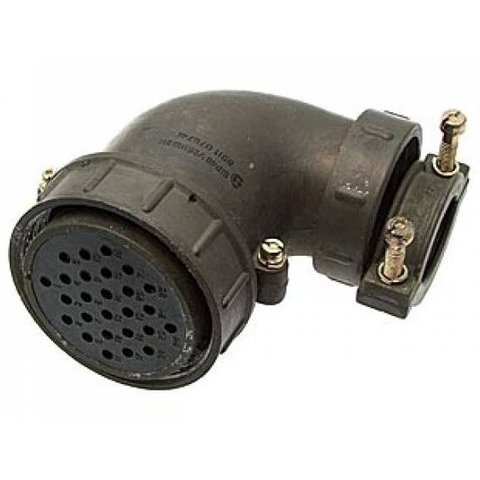

• У — конструктивное исполнение с угловым патрубком, выход кабеля под углом к оси корпуса.
• 26 — количество контактов.
• Н — для неэкранированного кабеля.
• Г — вилка, кабельный вариант.
• 2 — конкретное сочетание контактов, набор типов выводов и их распределение.

Соединитель неэкранированный. Контакты обычно имеют диаметр порядка 1,5 мм и покрытие серебром, что обеспечивает низкое переходное сопротивление порядка нескольких мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Технические параметры

Основные электрические и эксплуатационные параметры, указанные для данного изделия, следующие:

• Номинальный рабочий ток — около 20 А на контакт или в сумме, в зависимости от типа нагрузки и схемы применения.
• Максимальное рабочее напряжение — до 850 В постоянного тока в нормальных условиях.
• Сопротивление изоляции — не менее 5000 МОм.
• Диаметр контактов — порядка 1,5 мм, покрытие серебром.
• Рабочая частота цепей — до примерно 3 МГц.
• Климатическое исполнение — УХЛ, умеренно-холодный климат.
• Температурный диапазон эксплуатации — обычно от –60 °C до +60 °C, с возможным перегревом контактов до +110 °C при длительной нагрузке.

Монтаж, эксплуатация и ресурс

Вилка рассчитана на пайку контактных ножек под провода сечением до примерно 1,93 мм². Количество допустимых перепаек — не более 3 раз, чтобы не нарушать контактные и механические свойства. Сочленение с розетками выполняется резьбовым соединением с одношпоночной поляризацией корпусов.

Изделие допускает использование как внутри помещений, так и наружную эксплуатацию при дополнительной защите от пыли и влаги. Соединитель устойчив к воздействию вибрации в диапазоне частот до 5000 Гц с ускорением порядка 300 м/с², а также к ударам и линейным перегрузкам.

Механическая и электрическая стойкость:

1. Не менее 500 циклов сочленения-расчленения.
2. Минимальная наработка — порядка 1000 часов непрерывной работы.
3. Срок сохраняемости без заметного ухудшения характеристик — не менее 15 лет.

Приёмка и сведения из карточки товара

В характеристиках VirtueMart для позиции ШР48У26НГ2 ВИЛКИ «5» указаны: приёмка «5» и год 73–85. Эти сведения дополняют описание и могут использоваться при подборе и идентификации изделия. Артикул — 41355, категория — ШР48.

Таким образом, ШР48У26НГ2 представляет собой неэкранированную кабельную вилку с угловым патрубком, 26 контактами и приёмкой «5». Она предназначена для радиоэлектронной и радиотехнической аппаратуры, цепей постоянного и переменного тока до примерно 3 МГц и может применяться в климатическом исполнении УХЛ при соблюдении условий монтажа и эксплуатации.
