Назначение и область применения

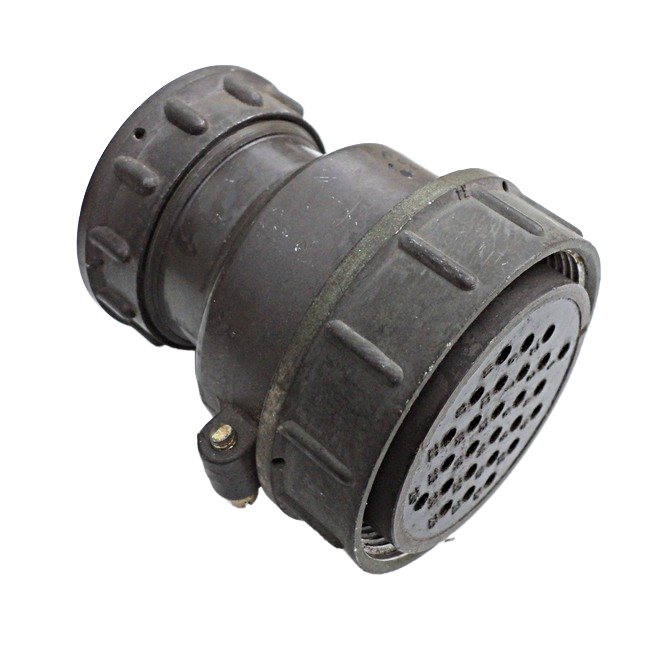

ШР48У26ЭШ2 представляет собой кабельную розетку с угловым патрубком, разработанную для экранированного кабеля. Изделие предназначено для выполнения разъёмных соединений в электрических цепях постоянного и переменного тока. Основная сфера использования — радиоэлектронная и радиотехническая аппаратура, где требуется надёжный контакт при значительных токовых нагрузках.

Розетка рассчитана на эксплуатацию как во внутренней, так и в наружной среде. При установке вне помещений необходимо обеспечивать защиту от пыли и влаги. Конструктив соответствует климатическому исполнению УХЛ, что допускает применение в условиях умеренного и холодного климата с широким диапазоном рабочих температур.

Электрические характеристики

Электрические параметры розетки обеспечивают стабильную работу в ответственных цепях. Изделие имеет следующие подтверждённые характеристики:

• Рабочий ток на контакт — 20 А.
• Максимальное напряжение постоянного тока — 850 В.
• Количество контактов — 26 штук.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — серебро.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрического соединения на протяжении всего срока службы. Высокое сопротивление изоляции гарантирует отсутствие утечек тока между соседними контактами и корпусом.

Конструктивные особенности

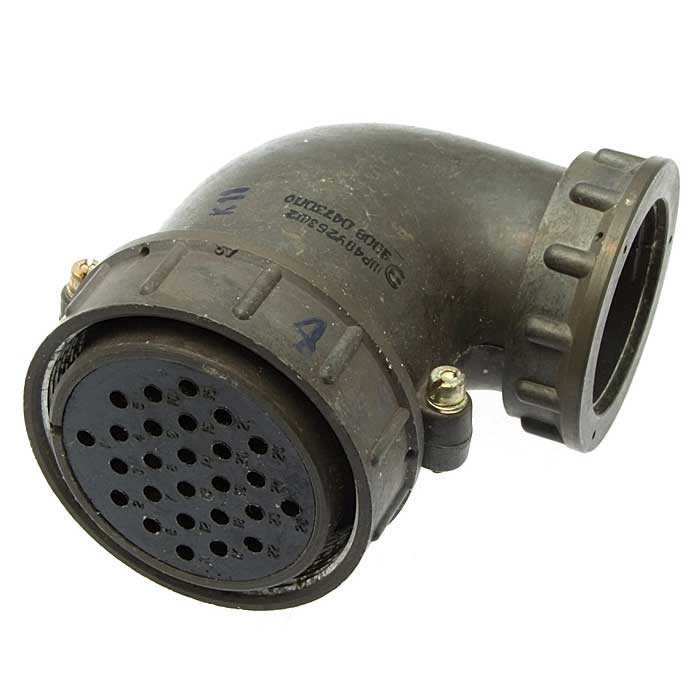

Розетка оснащена угловым патрубком, что позволяет подводить кабель под углом к оси сочленения. Такое решение удобно при монтаже в ограниченном пространстве, когда прямой ввод кабеля невозможен или нежелателен. Патрубок рассчитан на установку экранированного кабеля, что обеспечивает защиту сигнальных и силовых цепей от электромагнитных помех.

Корпус и конструкция контактной группы рассчитаны на многократные циклы соединения и разъединения без потери качества контакта. Конструкция обеспечивает надёжную фиксацию ответной части и исключает самопроизвольное расчленение при вибрационных нагрузках.

Надёжность и условия эксплуатации

Изделие рассчитано на длительную эксплуатацию в жёстких условиях. Подтверждённые показатели надёжности:

• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Диапазон рабочих температур — от минус 60 до плюс 110 градусов Цельсия.
• Устойчивость к вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к ударным нагрузкам с ускорением до 5000 метров на секунду в квадрате.
• Работоспособность при пониженном атмосферном давлении.

Широкий температурный диапазон позволяет использовать розетку в неотапливаемых помещениях и на открытом воздухе при условии защиты от прямого воздействия осадков. Стойкость к вибрационным и ударным нагрузкам делает изделие пригодным для установки на подвижных объектах и в аппаратуре, подверженной механическим воздействиям.

Монтаж и подключение

Установка розетки выполняется на корпус аппаратуры или на кабельный ввод. Угловой патрубок позволяет разместить кабель сбоку от оси разъёма, что сокращает требуемую глубину монтажного пространства. Экранированный кабель заводится через патрубок, экран подключается к корпусу розетки для обеспечения непрерывности экранирования по всей длине линии.

При монтаже необходимо контролировать правильность распайки контактов и целостность изоляции. После соединения с ответной вилкой следует убедиться в надёжной фиксации соединителя. Рекомендуется периодически проверять состояние контактов и при необходимости очищать их от загрязнений.
