ШР48У26ЭГ2 — это кабельная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она относится к типу соединителей ШР и характеризуется следующими основными параметрами:

Основные характеристики

• Рабочий ток : 20 А
• Максимальное рабочее напряжение : до 850 В (постоянный ток)
• Количество контактов : 26
• Диаметр контактов : 1,5 мм
• Покрытие контактов : серебро
• Сопротивление контактов : 2,5 мОм
• Сопротивление изоляции : не менее 5000 МОм

Конструктивные особенности

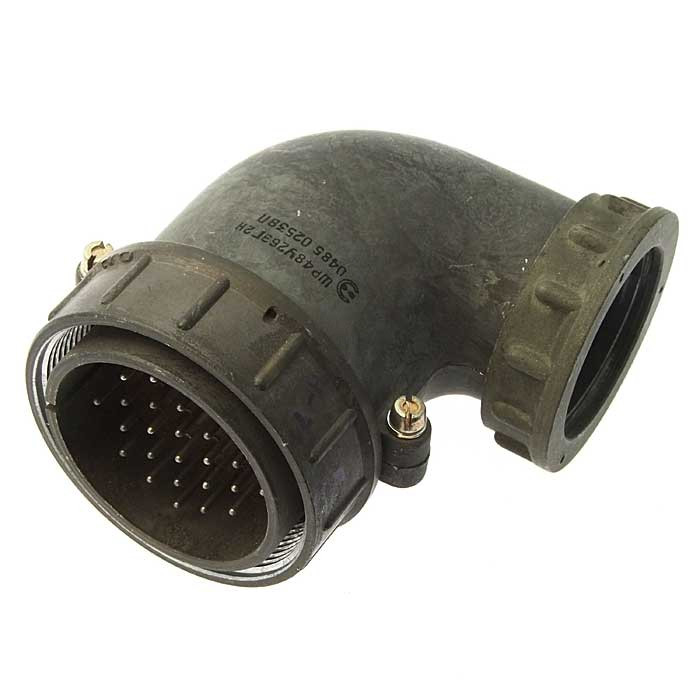

вилка имеет угловой патрубок и предназначена для подключения экранированных кабелей. Она состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Сочленение соединителей осуществляется резьбовым методом, а монтаж — пайкой.

Условия эксплуатации

вилка ШР48У26ЭГ2 может работать в широком диапазоне температур:

• Температура окружающего воздуха : от -60° С до +60° С
• Температура перегрева контактов : до +110° С

Также она устойчива к механическим воздействиям:

• Ускорение одиночного удара: 5000 м/с?
• Ускорение многократного удара: 350 м/с?

Применение

Соединители типа ШР48У26ЭГ2 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они подходят для работы в климатическом исполнении УХЛ, что позволяет использовать их как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги. вилка ШР48У26ЭГ2 является надежным ком Онентом для различных электрических систем, обеспечивая стабильное соединение в условиях разнообразных эксплуатационных факторов.
