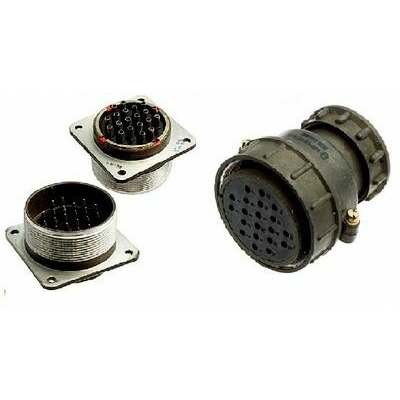

ШР48У26ЭГ2 вилка

ШР48У26ЭГ2 — это кабельная вилка из серии цилиндрических штепсельных соединителей ШР, предназначенная для использования в электро‑ и радиоэлектронной аппаратуре. Она служит для надежного соединения и разъединения электрических цепей между кабелями, проводами и блоками оборудования.

Расшифровка обозначения

• ШР — тип цилиндрического штепсельного соединителя.

• 48 — условный размер корпуса (габаритный диаметр).

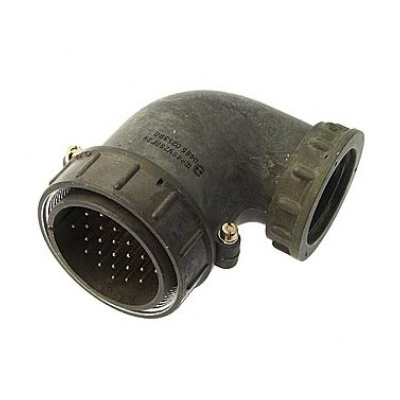

• У — кабельная часть с угловым патрубком.

• 26 — количество контактов в разъёме.

• Э — предназначен для экранированного кабеля (защищён от помех).

• Г2 — вилка (гнездовая часть отсутствует), вариант сочетания контактов.

Основные технические свойства

• Рабочий ток — до 20 А на контакт.

• Максимальное рабочее напряжение — до 850 В (постоянный ток) или амплитудное значение до 850 В при переменном токе частотой до 3 МГц.

• Количество контактов — 26 шт., диаметр контактных стержней около 1,5 мм, контактное покрытие — серебро, сопротивление контактов порядка 2,5 мОм.

Условия эксплуатации

• Диапазон рабочих температур по окружающей среде — примерно от −60 °C до +60 °C, с учётом перегрева контактов до +110 °C.

• Соединитель рассчитан для внутреннего монтажа в климатическом исполнении УХЛ, но может применяться и наружно при защите от пыли, влаги и прямого воздействия осадков.

• Устойчив к вибрациям и механическим ударам (заданы нормы по ускорению одиночных и многократных ударов, а также синусоидальной вибрации в широком диапазоне частот).

Назначение и применение

• Используется для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, в том числе во встроенных блоках и монтажных конструкциях.

• Подходит для цепей постоянного и переменного тока, а также для сигналов в диапазоне до 3 МГц, что делает её пригодной для питания и передачи сигналов в промышленном и специализированном оборудовании.
