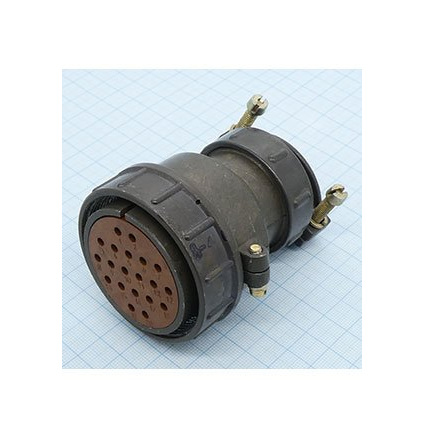

ШР48У20НШ1 — это кабельная розетка цилиндрического типа из серии ШР, предназначенная для надежного соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 48 — условный размер корпуса, У — с угловым патрубком, 20 — количество контактов, Н — для неэкранированного кабеля, Ш — розетка, 1 — комбинация контактов (обычно 14 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм).

Эта розетка имеет угловой патрубок для удобного монтажа кабеля и покрытие контактов серебром для повышения надежности.

Розетка рассчитана на максимальное рабочее напряжение до 850 В постоянного тока и рабочий ток: 10 А на контакты 1,5 мм и 25 А на контакты 2,5 мм.

Сопротивление контактов — не более 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм), сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Выдерживает 500 сочленений-расчленений, наработку 1000 часов и работает при температурах от -60 до +60 °С в климатическом исполнении УХЛ (внутреннее и наружное применение с защитой).

Соответствует вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночный, 350 м/с² многократный) и линейным нагрузкам до 2000 м/с².

Подходит для подсоединения проводов сечением до 1,93 мм² (1,5 мм) и аналогично для 2,5 мм, с хвостовиками контактов.
