Назначение

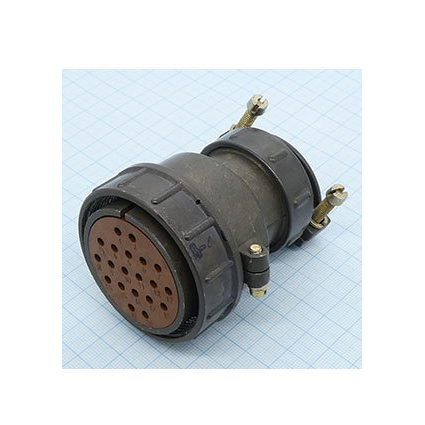

Розетка ШР48У20НШ1 — кабельная угловая часть цилиндрического низкочастотного соединителя типа ШР. Изделие предназначено для соединения электрических цепей питания и передачи сигналов в электро- и радиоаппаратуре. Соединитель относится к негерметичным низкочастотным цилиндрическим разъёмам объёмного монтажа с резьбовым соединением и применяется в цепях постоянного и переменного тока, в том числе в измерительной и радиоаппаратуре.

Расшифровка обозначения

• ШР — тип низкочастотного цилиндрического соединителя объёмного монтажа.
• 48 — условный размер корпуса, то есть диаметр габарита.
• У — угловой патрубок: вывод кабеля выполняется под углом к оси соединителя.
• 20 — количество контактов.
• Н — исполнение для неэкранированного кабеля.
• Ш — розетка, то есть гнездовая часть соединителя.
• 1 — конкретное сочетание контактов, вариант цоколёвки.

Подтверждённые особенности

Контактная система

Общее количество контактов — 20 штук. В типовом исполнении диаметры контактов распределяются так: 14 контактов под диаметр 1,5 мм и 6 контактов под диаметр 2,5 мм. Контакты имеют серебряное покрытие.

Сопротивление контактов составляет порядка не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.

Электрические параметры

• Максимальное рабочее напряжение постоянного тока — до 850 В.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Ресурс по сочленению и расчленению — до 500 циклов.
• Минимальная наработка, то есть время работы без отказов, — не менее 1000 часов.

Условия эксплуатации и стойкость

Рабочий диапазон температур окружающей среды — примерно от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, в зависимости от конкретной редакции технических условий, например ОСТ В 11 0121-91 или ГЕО.364.107.

Сохраняемость, то есть срок хранения без потери характеристик, — не менее 15 лет.

Соединитель устойчив к механическим воздействиям. Синусоидальная вибрация: частоты от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.

Применение и конструктивные особенности

Корпус выполняется кабельного типа, а угловое исполнение помогает экономить место при монтаже. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей. Благодаря сочетанию 20 контактов разного диаметра изделие подходит для организации смешанных цепей питания и сигналов в составе электро- и радиоаппаратуры, в измерительных приборах и в других устройствах, где используются негерметичные низкочастотные цилиндрические соединители типа ШР с объёмным монтажом.

Изделие предназначено для работы в цепях постоянного и переменного тока с учётом указанных ограничений по напряжению и температуре. Год сведений о товаре — 2015.

Комплектация и указания по данным

• Артикул: 21249.
• Категория: ШР48.
• Краткое описание из каталога: перекрут.
• Производитель: не указан.
• Год: 2015.

Сведения о стране производства, комплектации, гарантии и сертификатах в предоставленных данных отсутствуют и потому не приводятся.
