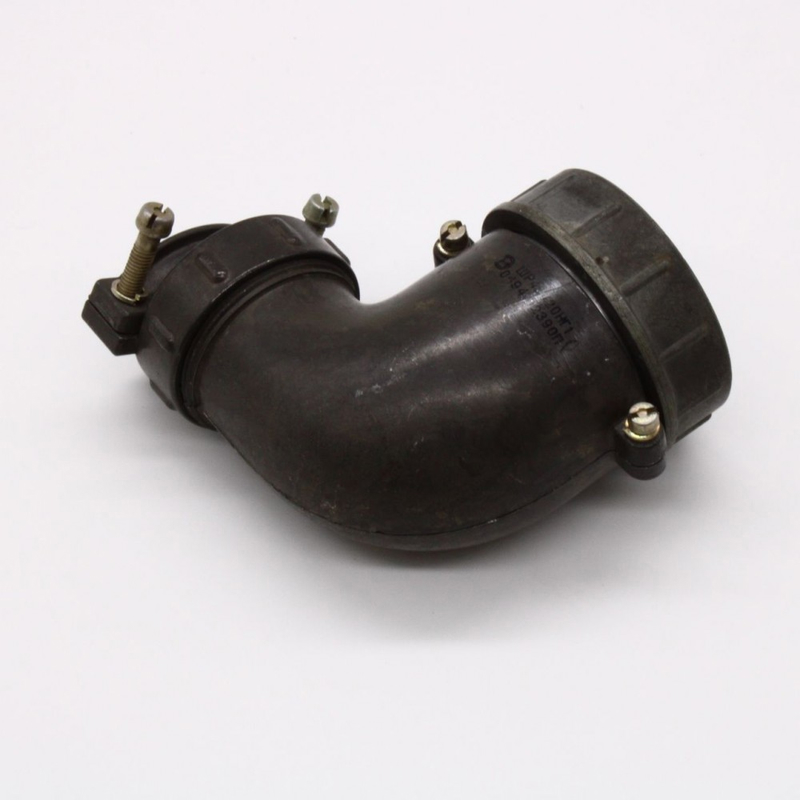

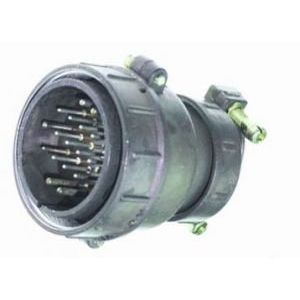

ШР48У20НГ1 — это кабельная вилка цилиндрического разъёма серии ШР48 с угловым патрубком для неэкранированного кабеля. Она предназначена для соединений в электрических цепях промышленного оборудования, включая сварочные аппараты (например, кабели управления от выпрямителей к полуавтоматам с дистанционным регулированием).

Характеристики

• 20 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А), 6 шт. диаметром 2,5 мм (ток до 35 А); общая токовая нагрузка — 290 А.

• Максимальное напряжение — 850 В (амплитудное значение); сопротивление контакта — до 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм).

• Климатическое исполнение УХЛ, негерметичный тип; сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

• Вибрация: синусоидальная 1–5000 Гц, ускорение 300 м/с? (30 g).

• Удары: одиночный до 5000 м/с? (500 g), многократный до 350 м/с? (35 g); линейное ускорение — 2000 м/с?.

• Температура: до +60 °C; пониженное давление — 1,3?10?? Па; срок службы — 500 сочленений, наработка 1000 часов.

Применение

Используется в радиоэлектронной аппаратуре, сварочном оборудовании (блоки вроде КА001) и системах с токами до 3 МГц для надёжных соединений в суровых условиях.
