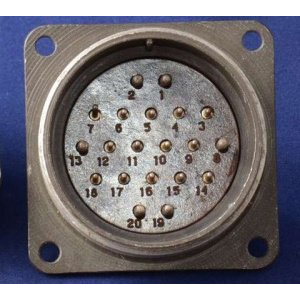

Соединители ШР48У20ЭШ1 представляют собой цилиндрические электрические разъемы типа розетка , предназначенные для подключения кабелей. Ниже приведены основные характеристики этих соединителей:

Основные Характеристики

• Тип соединения : Цилиндрический разъем, розетка.

• Размер корпуса : 48 мм.

• Количество контактов : 20 штук.

• Максимальное рабочее напряжение постоянного тока : до 850 Вольт.

• Максимальная токовая нагрузка на одиночный контакт :

  • Для контактов диаметром ?1,5 мм: до 20 Ампер.

  • Для контактов диаметром ?2,5 мм: до 35 Ампер.

Прочие Технические Данные

• Диапазон частот при вибрации: от 1 до 5000 Гц.

• Ускорение при синусоидальной вибрации: до 300 м/с? (30 g).

Эти соединители подходят как для экранированных (вид гайки патрубка Э), так и для неэкранированных кабелей (вид гайки патрубка Н). Корпус изготовлен из пластмассы (материал М).
