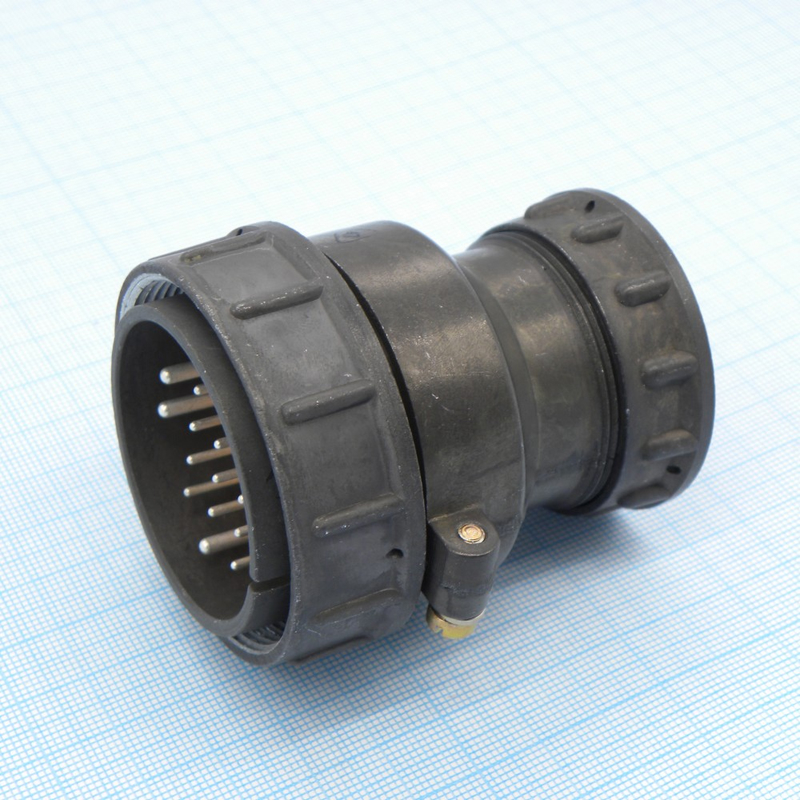

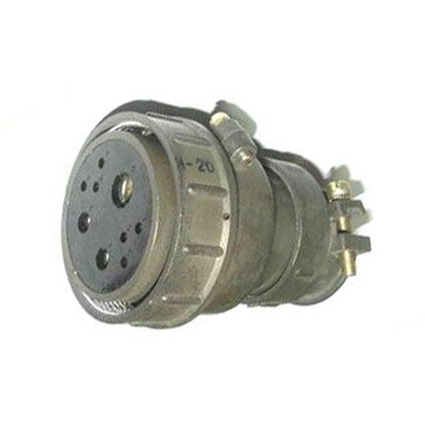

ШР48СК9НШ1 — это приборная вилка из серии цилиндрических соединителей ШР, предназначенная для радиоэлектронной и радиотехнической аппаратуры как универсальный соединитель общего назначения.

Применение

Используется во внутренних и наружных цепях (при защите от пыли и влаги потребителем) для подключения в приборах с резьбовым соединением, одношпоночной поляризацией корпуса и монтажом пайкой.

Характеристики

• Диаметры контактов: 9 мм (основной контакт для высокого тока).

• Рабочий ток: до 200 А на контактах диаметром 9 мм. ?

• Максимальное напряжение постоянного тока: 850 В. ?

• Температура эксплуатации: от -60°C до +60°C (с учетом перегрева контактов до +110°C). ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удар до 5000 м/с? (одиночный), 350 м/с? (многократный). ?

• Климатическое исполнение: УХЛ, срок хранения 15 лет. ?
