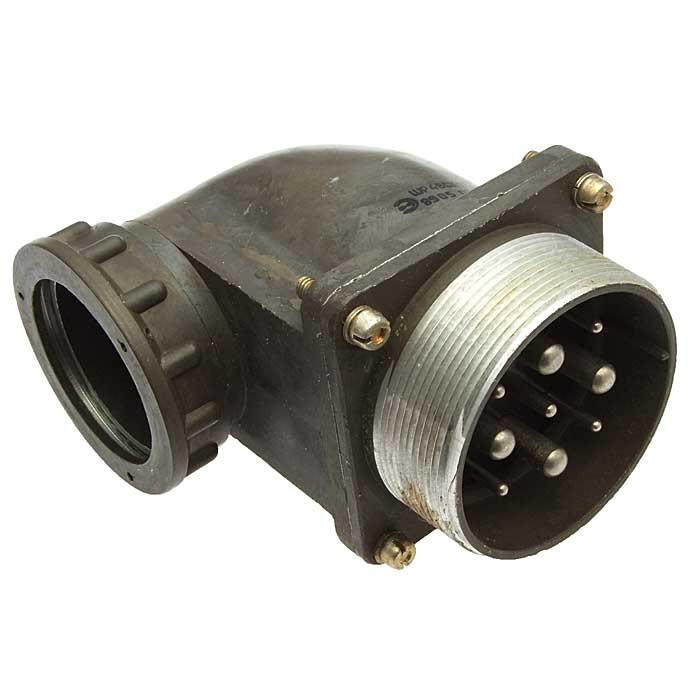

ШР48СК9НГ7 — это приборная розетка (блочный соединитель) типа ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она применяется как соединитель общего назначения во внутренних и наружных установках (при защите от пыли и влаги потребителем), в климатическом исполнении УХЛ.

Характеристики

• Количество контактов: 9 шт. (5 шт. диаметром 2,5 мм, 4 шт. диаметром 5,5 мм). ?

• Максимальная токовая нагрузка: на одиночный контакт — 35 А (? 2,5 мм) / 100 А (? 5,5 мм); общая — 525 А.

• Амплитудное напряжение: 850 В.

• Рабочая температура: от -60 до +60 °C. ?

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500; минимальная наработка: 1000 часов.

Применение

Используется в электрических цепях постоянного и переменного тока (до 3 МГц) для надежного подключения оборудования в промышленных и технических системах, включая аппаратуру с высокими токами. Конструкция без патрубка обеспечивает компактность в блочных установках.
