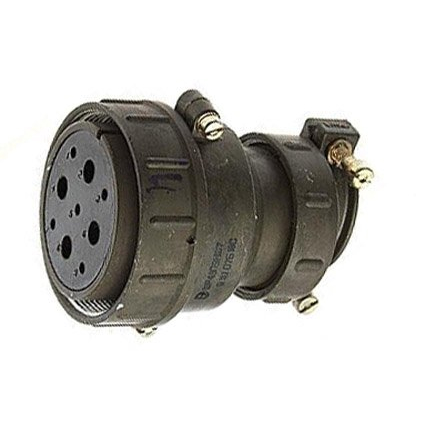

ШР48СК9НГ1 — это блочная (приборная) розетка‑разъём серии ШР, предназначенная для соединения и разъединения силовых и сигнальных цепей в электро‑ и радиоаппаратуре. Она используется в паре с соответствующей вилкой (ШР48У9НГ1 и т.п.) и входит в состав негерметичных резьбовых соединителей общего назначения.

• ШР — тип соединителя (серия ШР, резьбовые электрические разъёмы).

• 48 — условный размер корпуса (условный размер 48).

• СК — конструктивное исполнение приборной части: блочная розетка с угловым патрубком.

• 9 — сочетание контактов (набор гнёзд‑контактов, включая разные диаметры).

• Н — вид гайки патрубка: для неэкранированного кабеля.

• Г — приборная (блочная) розетка.

• 1 — условный номер модификации/варианта исполнения.

• Соединитель негерметичный, рассчитан на климатическое исполнение УХЛ, предназначен для работы в электро‑ и радиоаппаратуре.

• Предназначен для цепей постоянного и переменного тока частотой до нескольких МГц при напряжении до 850 В (амплитудное значение).

• Контакты часто имеют серебряное или никелевое покрытие, низкое переходное сопротивление (единицы мОм) и высокую стойкость к вибрации и ударам.

• Розетка выполнена как блочная часть: монтируется на корпусе блока/прибора, имеет угловой патрубок для удобной прокладки кабеля.

• Сочленение с вилкой — резьбовое, с одношпоночной поляризацией корпусов, чтобы исключить неправильное включение.

• Используется для соединения кабелей (проводов, жгутов) с блоками и узлами в радиоэлектронной и радиотехнической аппаратуре, в том числе в системах питания, силовых и сигнальных линиях.
