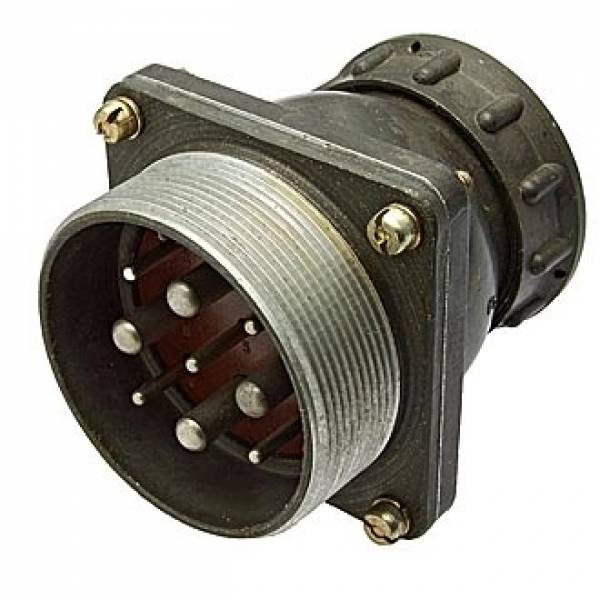

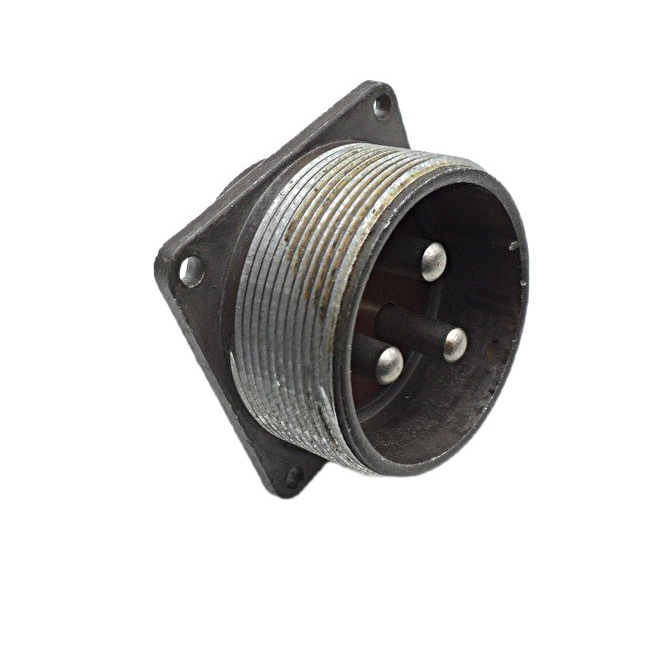

ШР48СК9ЭШ7 представляет собой приборную вилку (разъём) из серии ШР48, предназначенную для соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения.
Она негерметичная, с климатическим исполнением УХЛ, подходит для внутреннего и наружного применения (при защите от пыли и влаги).

Применение

Используется в электрических цепях постоянного и переменного тока (до 3 МГц) для надёжных соединений в аппаратуре, выдерживая вибрации, удары и экстремальные условия.
Подходит для промышленного оборудования, где требуется высокая механическая стойкость. ?

Характеристики

• Максимальная токовая нагрузка: 35 А (контакты ?2,5 мм), 100 А (?5,5 мм), общая — 525 А.

• Амплитудное напряжение: 850 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500, наработка — минимум 1000 часов.

Механические параметры

• Синусоидальная вибрация: 1–5000 Гц, ускорение 300 м/с? (30 g).

• Удар одиночный: 5000 м/с? (500 g), многократный — 350 м/с? (35 g).

• Температура: от -60°C до +60°C, пониженное давление до 1,3?10?? Па.

Конструкция

Контакты из серебра/никеля (?2,5 и 5,5 мм), сопротивление: 1 мОм (2,5 мм), 0,3 мОм (5,5 мм).
Срок сохраняемости — 15 лет. ?
