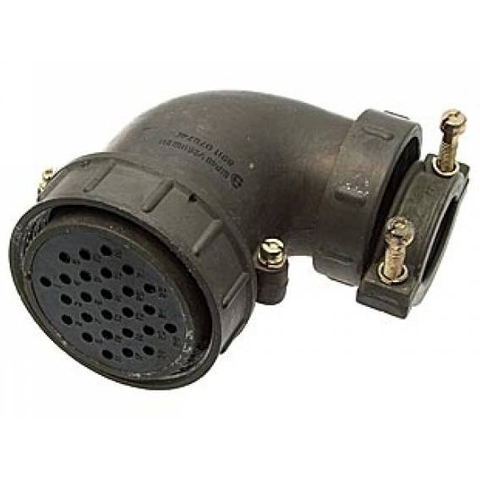

ШР48СК9ЭГ1 — это приборная розетка из семейства советских/российских соединителей ШР, предназначенная для электрических соединений в аппаратуре. Она применяется в радиоэлектронной и радиотехнической технике для подключения цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Характеристики

• Количество контактов: 9 шт. (различные диаметры: типично 4?1,5 мм, 2?2,5 мм, 2?5,5 мм, 1?9 мм).

• Максимальная токовая нагрузка: на контакт 20–200 А (зависит от диаметра), общая до 490–675 А.

• Сопротивление контакта: не более 0,15–5 мОм (по диаметрам).

• Сопротивление изоляции: ?5000 МОм.

• Климатическое исполнение: негерметичный, УХЛ (от -60 до +100 °C), вибрация до 30 g, 1–5000 Гц.

• Материал контактов: серебро или никель, сочленения — до 500 циклов.

Применение

Используется для блочного монтажа в электро- и радиоаппаратуре, включая промышленное и vintage оборудование, для надежного соединения кабелей с приборами. Подходит для внутренних и защищенных наружных условий (от пыли/влаги потребителем). Конструкция — резьбовое сочленение с одношпоночной поляризацией.
