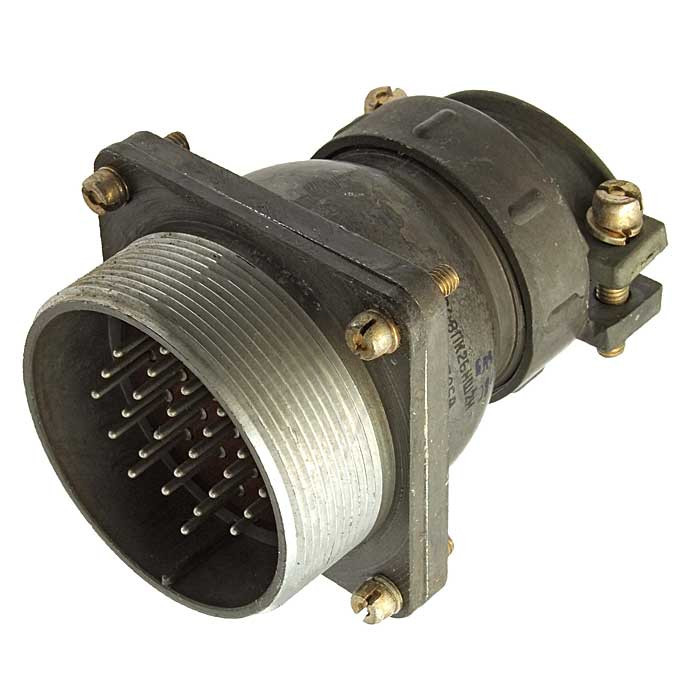

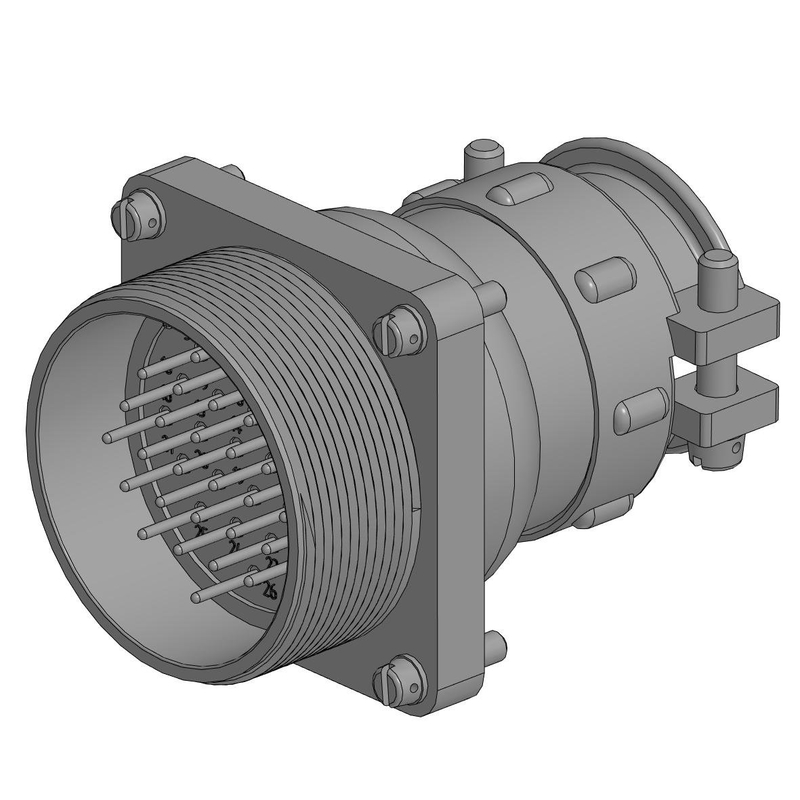

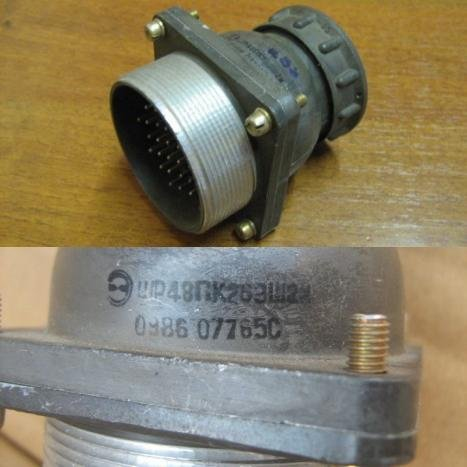

ШР48СК26НШ2 представляет собой блочную приборную вилку серии ШР с 26 контактами диаметром 1,5 мм. Она предназначена для соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Характеристики

• Максимальная токовая нагрузка на контакт: 20 А, общая — 234 А. ?

• Рабочие частоты: переменный и постоянный ток до 850 В.

• Сопротивление контакта: не более 2,5 мОм. ?

• Климатическое исполнение: УХЛ, негерметичный, для внутреннего монтажа.

• Рабочая температура: от -60°C до +100°C (с учётом перегрева до +110°C). ?

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с?, механические удары до 5000 м/с? (одиночный) и 350 м/с? (многократный), а также пониженное давление 1,3?10?? Па.

Расшифровка обозначения

ШР — тип соединителя; 48 — условный размер корпуса; СК — конструктивное исполнение приборной части; 26 — число контактов; НШ — покрытие (никель/серебро); 2 — серия. ?
