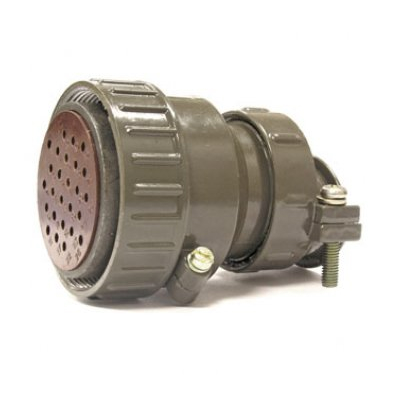

ШР48СК26НГ2 — это приборная розетка из серии советских/российских цилиндрических соединителей ШР48. Она предназначена для надежного соединения в электрических цепях аппаратуры.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, включая внутренние и наружные условия (при защите от пыли и влаги). Подходит для монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (до 3 МГц).

Характеристики

• Количество контактов: 26 шт. диаметром 1,5 мм. ?

• Сопротивление контакта: не более 2,5 мОм. ?

• Максимальная токовая нагрузка на контакт: 20 А; общая — 234 А. ?

• Рабочие условия: негерметичный тип, климатическое исполнение УХЛ, напряжение до 850 В (амплитудное).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удары до 5000 м/с? (одиночный).

• Срок службы: 500 сочленений-расчленений, наработка 1000 часов. ?
