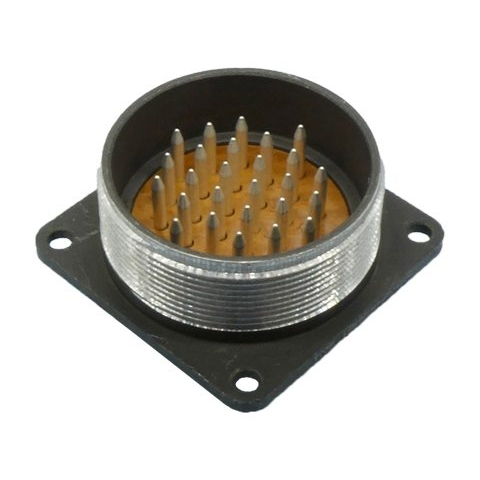

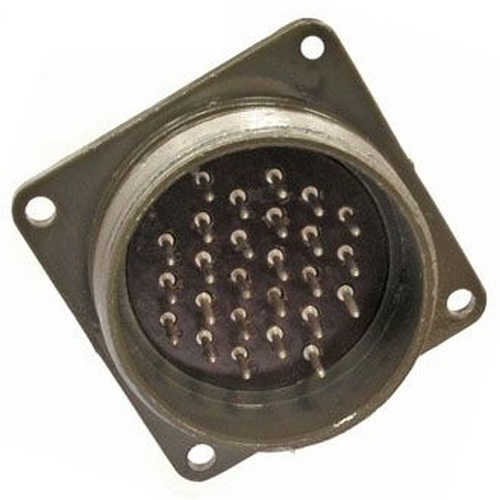

ШР48СК26ЭШ2 представляет собой приборную вилку из серии ШР — низкочастотный цилиндрический разъём объёмного монтажа с резьбовым соединением нормальных габаритов и 26 контактами диаметром 1,5 мм. Это негерметичная конструкция без патрубка для экранированного кабеля, предназначенная для внутреннего и наружного применения (при защите от пыли и влаги потребителем) в электрических цепях переменного (до 3 МГц) и постоянного тока в радиоэлектронной, радиотехнической аппаратуре и промышленных системах.

Характеристики

• Максимальное рабочее напряжение: 850 В (постоянного тока).

• Рабочий ток: до 20 А на контакт (общий до 234 А на соединитель). ?

• Сопротивление контакта: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Наработка: минимум 1000 часов при +80 °C.

• Количество соединений/расчленений: 500 циклов. ?

Условия эксплуатации

Соединитель выдерживает экстремальные воздействия:

• Температура: от -60 до +60 °C (смена до +110 °C). ?

• Синусоидальная вибрация: 1–5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар: многократный — 350 м/с? (35 g), одиночный — 5000 м/с? (500 g).

• Линейное ускорение: до 2000 м/с? (200 g). ?

• Пониженное давление: 1,3?10?? Па. ?

Проходной диаметр корпуса — 52 мм, соответствует ТУ 6313-022-61929916-2015 и стандартам ОСТ В 11 0121-91. Модель 2015 г. относится к общепромышленному исполнению.
