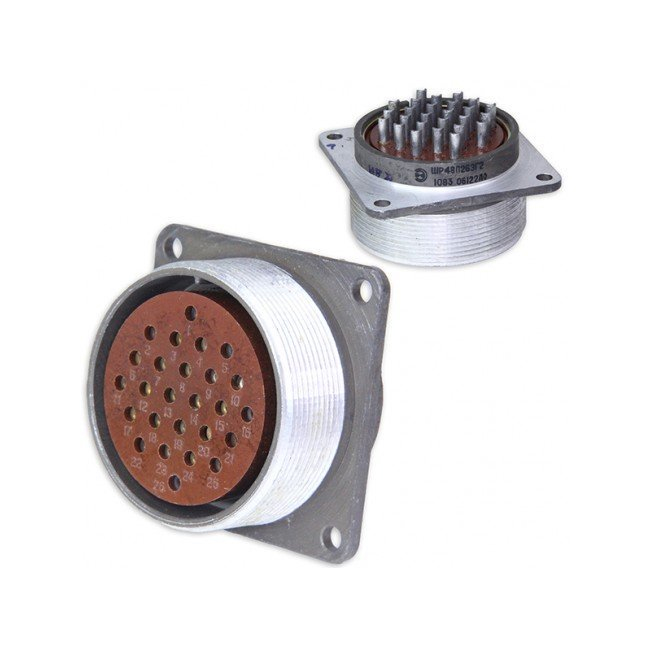

ШР48СК26ЭГ2 — это приборная розетка (соединитель) серии ШР, предназначенная для электрических цепей. Она применяется в радиоэлектронной и радиотехнической аппаратуре как универсальный разъём для монтажа с экранированными или неэкранированными кабелями.

Характеристики

розетка работает с постоянным и переменным током (до 3 МГц) при напряжении до 850 В (амплитудное значение).
Имеет 26 контактов диаметром 1,5 мм, сопротивление контакта не более 2,5 мОм, ток на контакт — до 20 А, общая токовая нагрузка — 234 А.
Сопротивление изоляции ?5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Условия эксплуатации

Выдерживает вибрацию 1–5000 Гц при 300 м/с? (30 g), удары до 5000 м/с? (одиночные) и 350 м/с? (многократные).
Температурный диапазон: от -60°C до +60°C, низкое давление до 1,3·10?? Па, климатическое исполнение УХЛ (негерметичная).
Срок хранения — 15 лет. ?

Конструкция

Приборная часть без патрубка или с прямым/угловым патрубком, контакты из серебра или никеля.
Расшифровка: ШР — тип, 48 — размер корпуса, С — приборная с прямым патрубком, К — (вариант), 26 — 26 контактов, Э — экранированная, Г — розетка, 2 — комбинация контактов.
