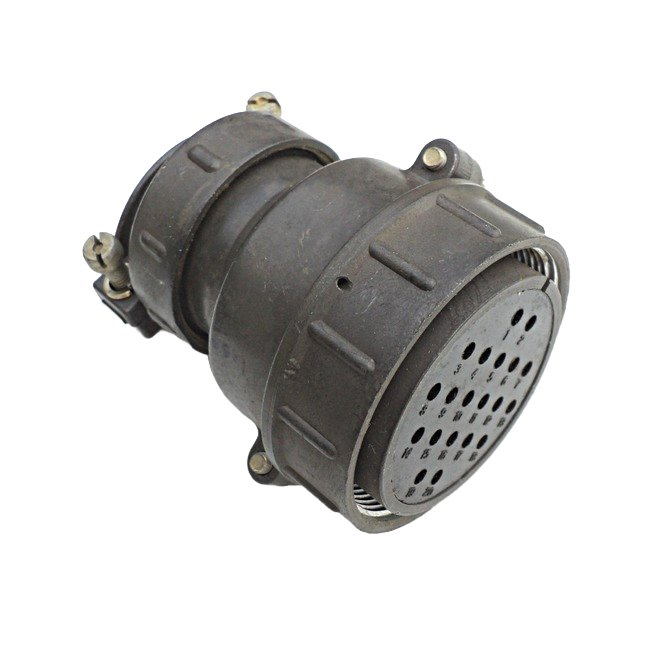

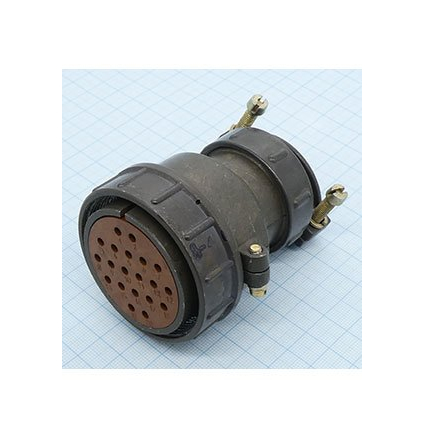

ШР48СК20НГ1 — это приборная розетка цилиндрического соединителя серии ШР с угловым патрубком. ?

Применение

Предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения во внутренних и наружных установках (при защите от пыли и влаги).

Подходит для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Климатическое исполнение — УХЛ. ?

Характеристики

Диаметры контактов: 1,5 мм и 2,5 мм (покрытие серебром). ?

Рабочий ток: 10 А (?1,5 мм), 25 А (?2,5 мм). ?

Сопротивление контактов: не более 2,5 мОм (?1,5 мм), 1 мОм (?2,5 мм). ?

Сопротивление изоляции: не менее 5000 МОм.

Количество сочленений-расчленений: не менее 500.

Минимальная наработка: 1000–5000 ч.

Срок сохраняемости: 15 лет.

Условия эксплуатации: вибрация 1–5000 Гц (до 300 м/с?), механический удар многократного действия, ускорение линейной нагрузки до 2000 м/с?.
