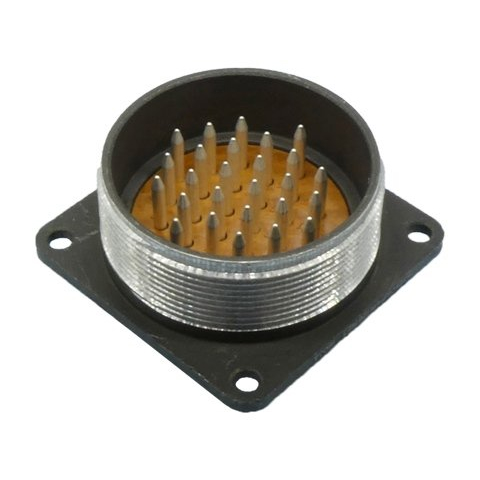

ШР48СК20ЭШ1 — это вилка приборная из серии соединителей ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как разъём общего назначения.

Применение

Применяется в различных электрических системах для надёжного соединения цепей в аппаратуре, включая промышленное и специальное оборудование.

Характеристики

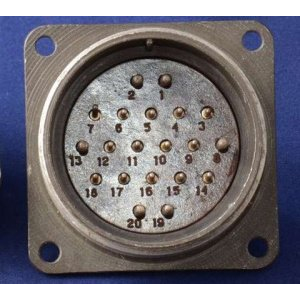

• Количество контактов: 20. ?

• Максимальное рабочее напряжение: 850 В.

• Рабочий ток на контакт: 10 А (диаметр 1,5 мм), 25 А (диаметр 2,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Габаритные размеры: диаметр 48 мм, длина 42 мм. ?

• Условия эксплуатации: температура от -60°C до +60°C (с перегревом контактов до +110°C), вибрация 1–5000 Гц с ускорением 300 м/с?, удары до 5000 м/с?.

• Наработка: минимум 1000 часов, циклы соединений — 500.

Информация по моделям 2015 года не отличается от общих характеристик серии.
