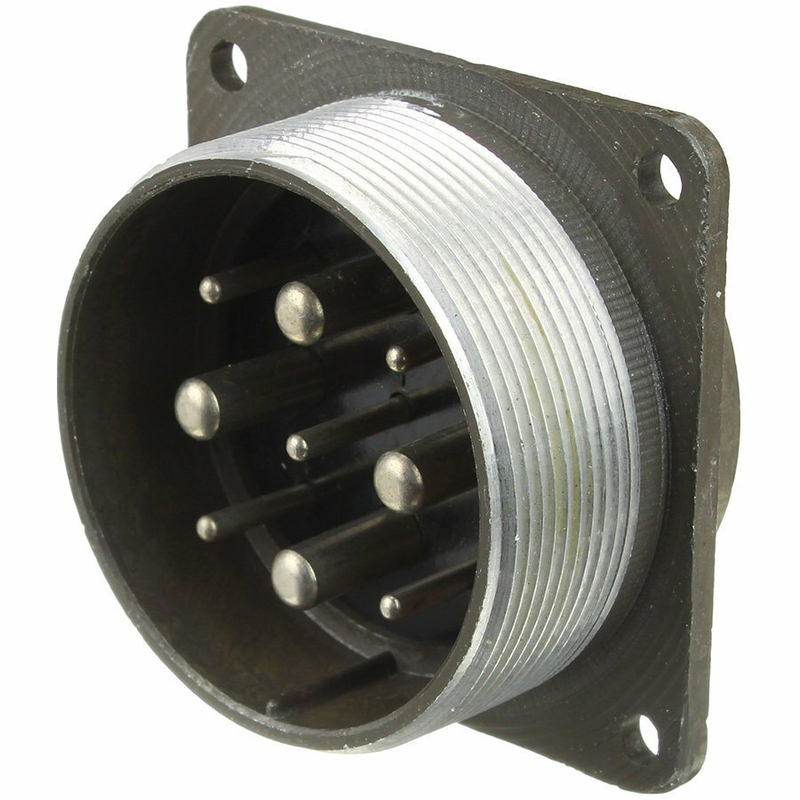

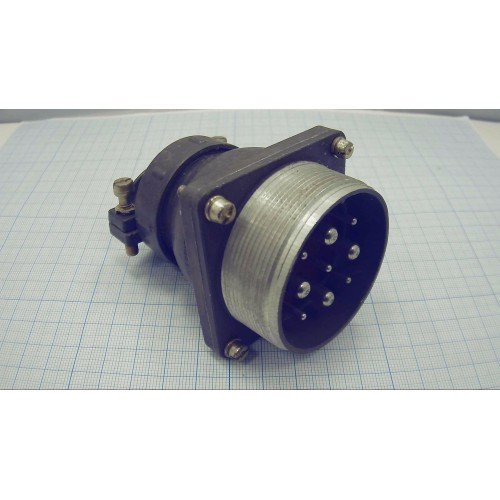

ШР48ПК9НШ7 — это вилка блочная с кожухом «5» из серии соединителей ШР, предназначенная для применения в электрических цепях постоянного и переменного тока. Она относится к негерметичным приборным разъёмам климатического исполнения УХЛ и рассчитана как на внутреннюю, так и на наружную установку при условии дополнительной защиты от пыли и влаги.

Назначение и область применения

Соединитель предназначен для коммутации токовых цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Чаще всего используется в распределительных щитах, панелях управления, силовых и приборных цепях промышленного оборудования, где требуется надёжное сочленение с возможностью многократной коммутации.

Конструкция и типоразмер

Вилка выполнена в виде блочного негерметичного разъёма с резьбовым сочленением и поворотно–винтовым соединением с кожухом «5» (тип 5 по исполнению корпуса).
Количество контактов — 9 шт., из них 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм.

Электрические параметры

Рабочий ток на контактах: до 25 А на контактах Ø 2,5 мм и до 100 А на контактах Ø 5,5 мм.
Максимальное рабочее напряжение (амплитудное значение) не более 850 В постоянного и переменного тока.

Контакты и изоляция

Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и устойчивость к окислению.
Сопротивление контактов: не более 1 мОм для Ø 2,5 мм и 0,3 мОм для Ø 5,5 мм; сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Механическая и климатическая стойкость

Количество сочленений–расчленений не менее 500, что ориентировано на многократную эксплуатацию без потери параметров.
Температура окружающей среды в режиме эксплуатации — от −60 до +60 °C, с учётом перегрева контактов температурный диапазон может доходить до +110 °C.

Вибрация и ударные нагрузки

Изделие рассчитано на работу в условиях синусоидальной вибрации с частотой от 1 до 5000 Гц и ускорением до 300 м/с², а также на ударные нагрузки одиночного и многократного действия с ускорениями порядка 5000 м/с² и 350 м/с² соответственно.
Линейная нагрузка (например, при транспортировке) выдерживается до ускорения 2000 м/с².
