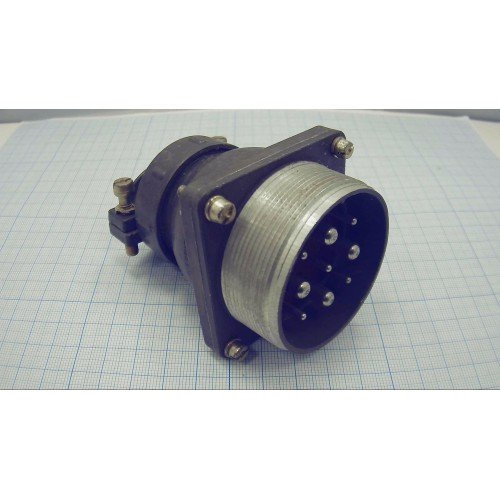

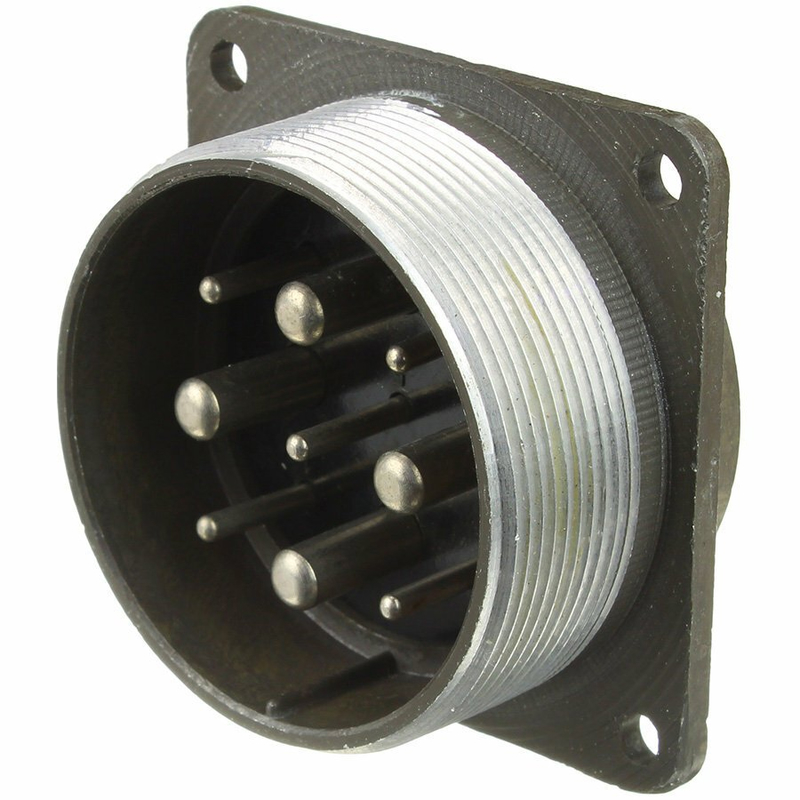

ШР48ПК9НШ7 — это вилка блочная с кожухом серии ШР, предназначенная для применения в электрических цепях постоянного и переменного тока. Она относится к приборным соединителям с резьбовым сочленением и относится к классу «5» по ГОСТ (соответствует исполнению для аппаратуры, работающей в умеренных климатических условиях).

Основные технические данные

• Вилка имеет 9 контактов, выполнена в цилиндрическом корпусе условного диаметра 48.

• Контакты диаметром 2,5 мм и 5,5 мм, с покрытием серебром; сопротивление контактов порядка 1 мОм для 2,5 мм и около 0,3 мОм для 5,5 мм.

• Максимальное рабочее напряжение постоянного тока — не более 850 В; по переменному току соединитель рассчитан до частот порядка 3 МГц.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические характеристики

• Количество сочленений‑расчленений — не менее 500 циклов, минимальная наработка — порядка 1000–5000 ч, в зависимости от условий эксплуатации.

• Соединитель рассчитан на работу при вибрации с частотой от 1 до 5000 Гц и ускорением до примерно 300 м/с², а также на ударные нагрузки одиночного и многократного действия.

• Предназначен для применения внутри аппаратуры и при открытой внешней установке с защитой от пыли и воды (климатическое исполнение УХЛ).

Конструкция и применение

• Вилка блочная с кожухом имеет приборный корпус, резьбовое сочленение для надёжной фиксации и кожух для защиты контактной группы и экранирования.

• Применяется в промышленной, телекоммуникационной и специальной аппаратуре для соединения кабелей и платных сборок, где требуется высокая надёжность и стабильное электрическое соединение.
