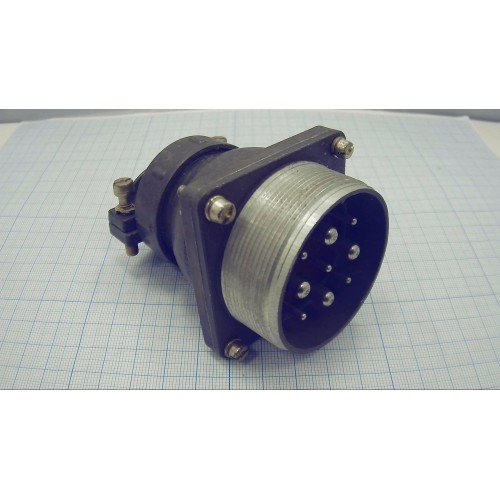

ШР48ПК9НШ7 — это вилка приборная (блочная) из серии цилиндрических соединителей ШР с условным размером корпуса 48, предназначенная для подключения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она имеет 9 контактов (индекс ПК9), неэкранированное исполнение (Н), с прямым патрубком (Ш) и модификацией 7.

Применение

Используется во внутренних и наружных электрических цепях (при защите от пыли и воды), в том числе в промышленной аппаратуре по ТУ 6313-022-61929916-2015 (общепромышленное исполнение). Подходит для эксплуатации в климатическом исполнении УХЛ, включая условия пониженного давления до 1,3·10^{-4} Па.

Характеристики

Максимальное рабочее напряжение — 850 В (постоянный ток или переменный до 3 МГц, амплитудное значение). Максимальная токовая нагрузка на контакт зависит от диаметра (например, до 100 А для ?5,5 мм, общая до 525 А); сопротивление контактов — 0,15–2,5 мОм.

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с?, механический удар одиночного действия до 5000 м/с? и многократного — 350 м/с?, линейное ускорение 2000 м/с?. Рабочая температура от -60°C до +60°C, ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов, сопротивление изоляции ?5000 МОм.
