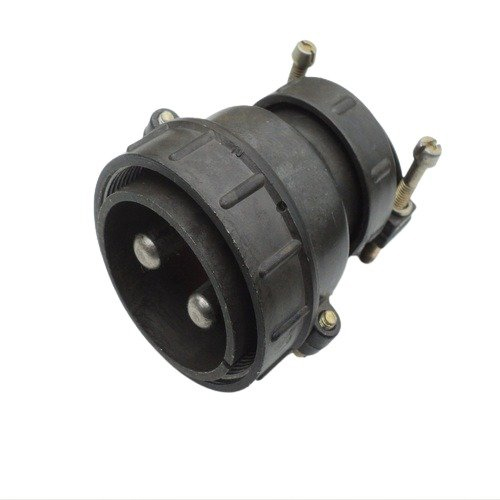

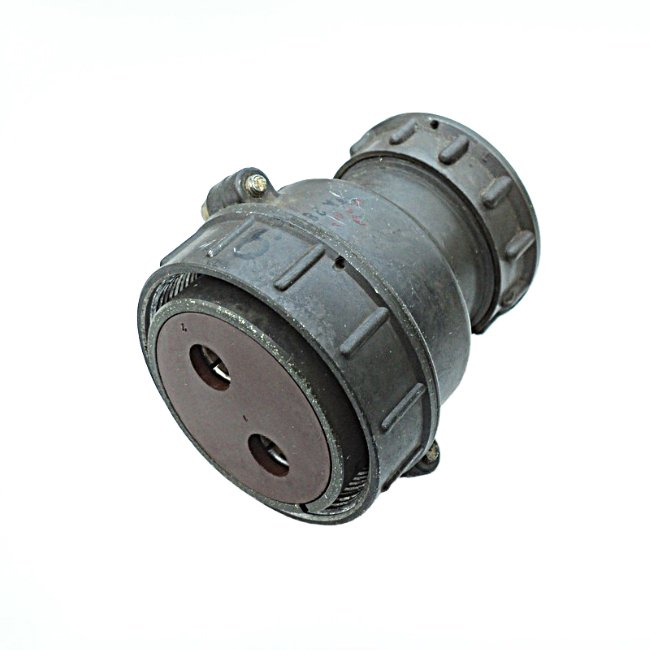

ШР48ПК9НГ1 — это блочная приборная розетка из серии соединителей ШР, предназначенная для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, подходит для монтажа с экранированными или неэкранированными кабелями и проводами.

Характеристики

• Количество контактов: 9 шт. (диаметры: 4?1,5 мм, 2?2,5 мм, 2?5,5 мм, 1?9 мм).

• Максимальная токовая нагрузка: общая — 490 А; на контакт — 20 А (?1,5), 35 А (?2,5), 100 А (?5,5), 200 А (?9).

• Сопротивление контакта: до 2,5 мОм (?1,5), 1 мОм (?2,5), 0,3 мОм (?5,5), 0,15 мОм (?9); изоляции — не менее 5000 МОм.

• Тип: негерметичный, климатическое исполнение УХЛ; материал контактов — серебро/никель.

• Надежность: 500 сочленений-расчленений, наработка не менее 1000 часов, вибрация 1–5000 Гц (до 300 м/с?).
  Конструкция — с прямым патрубком, резьбовое соединение, одношпоночная поляризация. ?
