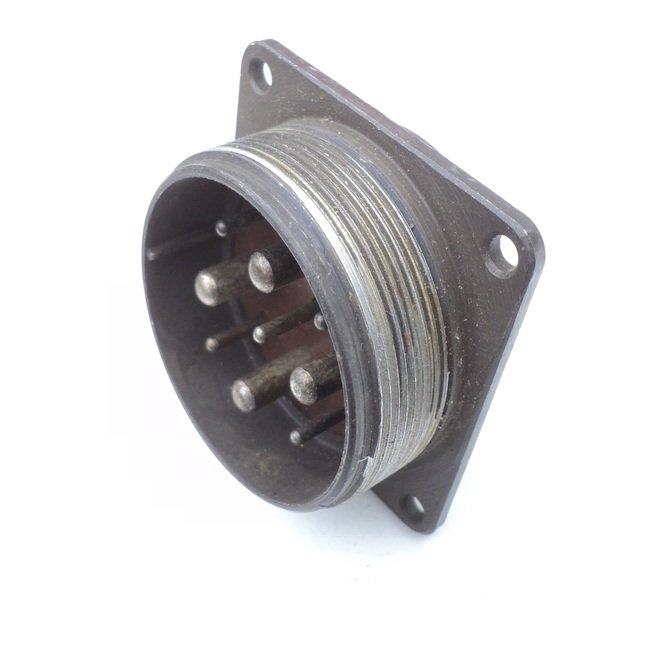

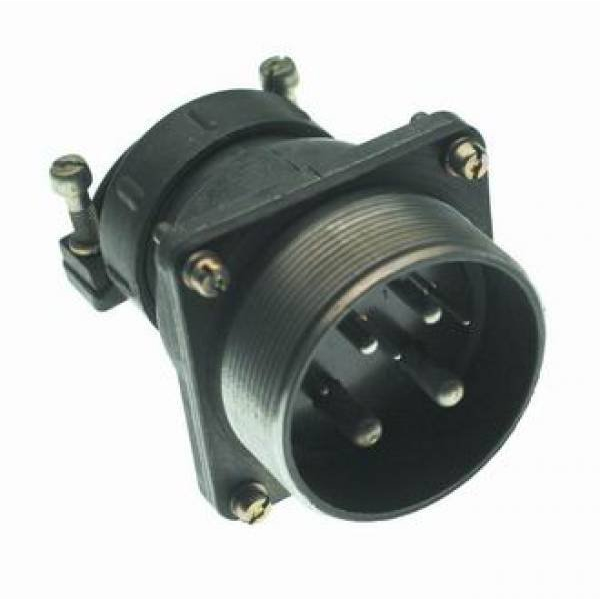

ШР48ПК9ЭШ1 — это приборная вилка цилиндрического низкочастотного соединителя серии ШР48, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Применение

Используется во внутренних и наружных электрических цепях (при защите от пыли и влаги потребителем) постоянного и переменного тока (до 3 МГц) в климатическом исполнении УХЛ.

Характеристики

• Максимальное рабочее напряжение: 850 В (постоянного тока).

• Рабочий ток на контактах: 10 А (?1,5 мм), 25 А (?2,5 мм), 100 А (?5,5 мм), 200 А (?9 мм).

• Диаметры контактов: 1,5; 2,5; 5,5; 9 мм. ?

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Условия эксплуатации

• Температура воздуха: от -60°C до +60°C (с перегревом контактов до +110°C).

• Синусоидальная вибрация: 1–5000 Гц, до 300 м/с?.

• Механический удар: одиночный до 5000 м/с?, многократный до 350 м/с?.

• Пониженное давление: 1,3?10?? Па.
