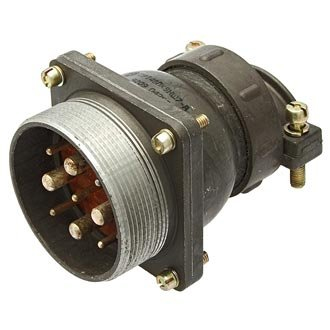

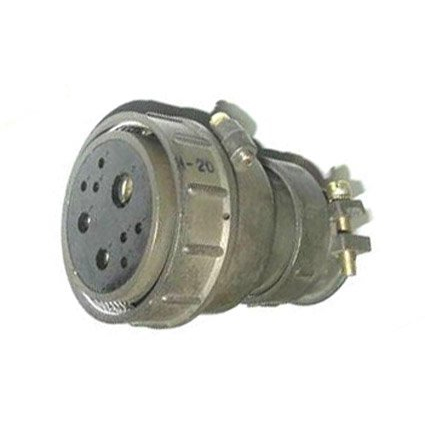

ШР48ПК9ЭГ7 — это приборная розетка из серии соединителей ШР, предназначенная для надежного электрического соединения в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Она подходит для монтажа с экранированными или неэкранированными кабелями и используется в различных промышленных и технических приложениях.

Обозначение расшифровывается так: ШР — тип соединителя, 48 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 9 — количество контактов, Э — для экранированного кабеля, Г — розетка, 7 — конкретное сочетание контактов (5 шт. диаметром 2,5 мм и 4 шт. диаметром 5,5 мм).

Соединитель рассчитан на максимальную токовую нагрузку: 25–35 А на контакты Ø2,5 мм и 100 А на контакты Ø5,5 мм, общая нагрузка до 525 А. Сопротивление контакта не превышает 1 мОм (Ø2,5 мм) и 0,3 мОм (Ø5,5 мм), сопротивление изоляции — не менее 5000 МОм.

Розетка nongermetichna, климатического исполнения УХЛ, работает при температурах от -60 до +60 °C, выдерживает вибрацию (до 5000 Гц, 30 g), удары (до 500 g) и 500 циклов сочленений-расчленений. Габариты: диаметр корпуса около 48–59 мм, длина 58–68 мм, масса до 265 г.
