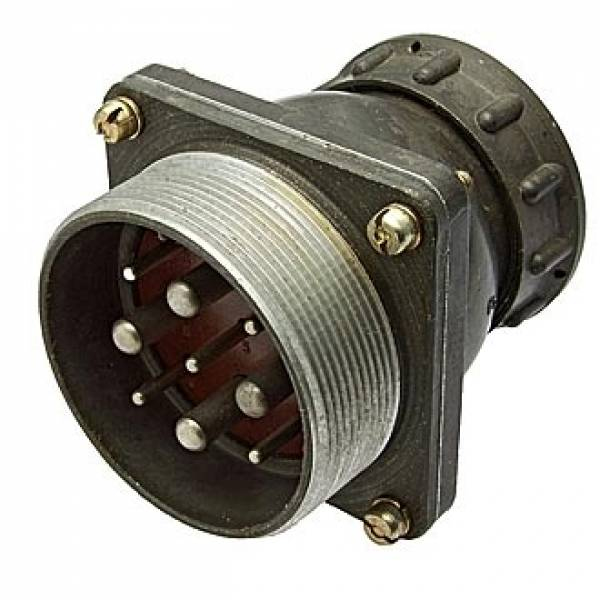

ШР48ПК9ЭГ1 — это кабельная розетка цилиндрического соединителя общего назначения из серии ШР. Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ. Подходит для аппаратуры с токами постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное).

Характеристики

• Количество контактов: 9 шт (4x ?1,5 мм, 2x ?2,5 мм, 2x ?5,5 мм, 1x ?9 мм).

• Рабочий ток на контакты: 10–20 А (?1,5 мм), 35 А (?2,5 мм), 100 А (?5,5 мм), до 200 А (?9 мм); общая нагрузка до 490 А.

• Сопротивление изоляции: не менее 5000 МОм; сопротивление контакта: 0,15–2,5 мОм.

• Механические: 500 сочленений-расчленений, наработка 1000 ч, вибрация 1–5000 Гц (300 м/с?), удары до 5000 м/с?.
  Информация по 2015 г. не указана в доступных источниках. ?
