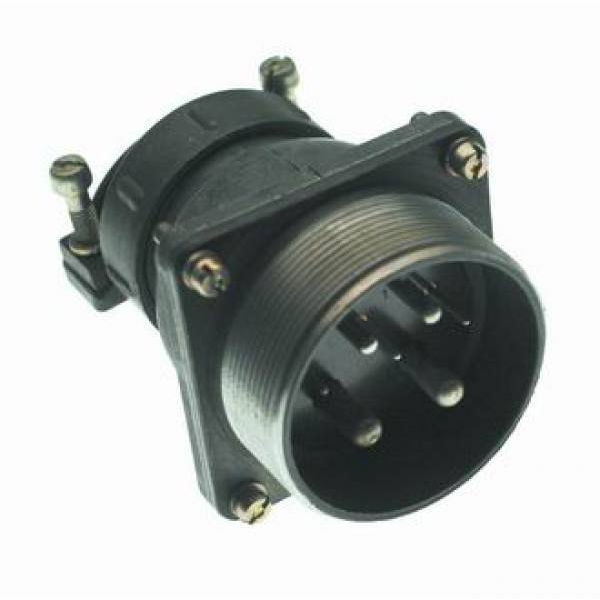

ШР48ПК7НШ2 — это приборная вилка из серии цилиндрических соединителей ШР, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она применяется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный). ?

• 48 — условный размер корпуса. ?

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 7 — количество контактов. ?

• НШ — покрытие контактов (никель/серебро). ?

• 2 — схема контактов (сочетания контактов). ?

Основные характеристики

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с? (30 g), механический удар одиночного действия до 5000 м/с? (500 g) и многократного — до 350 м/с? (35 g).
Рабочая температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), сопротивление изоляции не менее 5000 МОм при 850 В, ресурс — 500 сочленений-расчленений и наработка 1000 часов.
Предназначена для токов до 10 А на контактах диаметром 1,5 мм (зависит от схемы). ?
