ШР48ПК7НГ2 — это низкочастотный цилиндрический соединитель, предназначенный для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Он используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Основные характеристики

• Тип соединителя : Негерметичный, с конструктивным исполнением для приборной части (ПК) с прямым патрубком.
• Количество контактов : 7.
• Условный размер корпуса : 48.
• Рабочая температура : от -60 °C до +60 °C.
• Гарантийный срок хранения : 15 лет с момента изготовления.
• Гарантийная наработка :
  • 1000 часов во всех режимах;
  • 100000 часов в облегченном режиме.

Конструкция

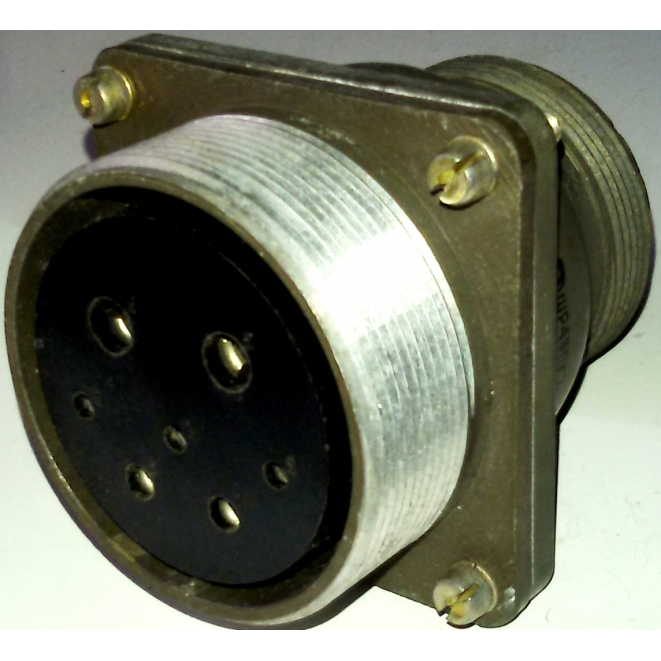

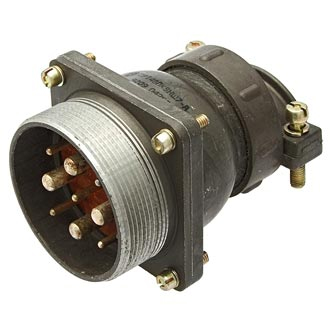

Соединитель состоит из двух частей: вилки и розетки. вилки и розетки могут быть как приборными (блочными), так и кабельными. розетка ШР48ПК7НГ2 имеет прямой патрубок и гайку для неэкранированного кабеля.

Расшифровка обозначения

• ШР — тип соединителя.
• 48 — условный размер корпуса.
• ПК — конструктивное исполнение (с прямым патрубком).
• 7 — количество контактов.
• Н — вид гайки патрубка (для неэкранированного кабеля).
• Г — вид контактов (для приборной части).

Применение

Соединители ШР48ПК7НГ2 используются в различных электрических системах, включая внутренние и наружные установки, при условии защиты от пыли и влаги. Они обеспечивают надежное соединение в условиях различных механических воздействий, таких как вибрация и удары. Данный соединитель соответствует техническим условиям и гарантирует надежность при соблюдении правил эксплуатации, хранения и транспортировки.
