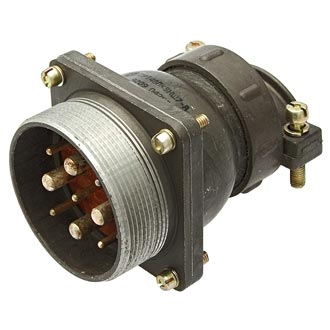

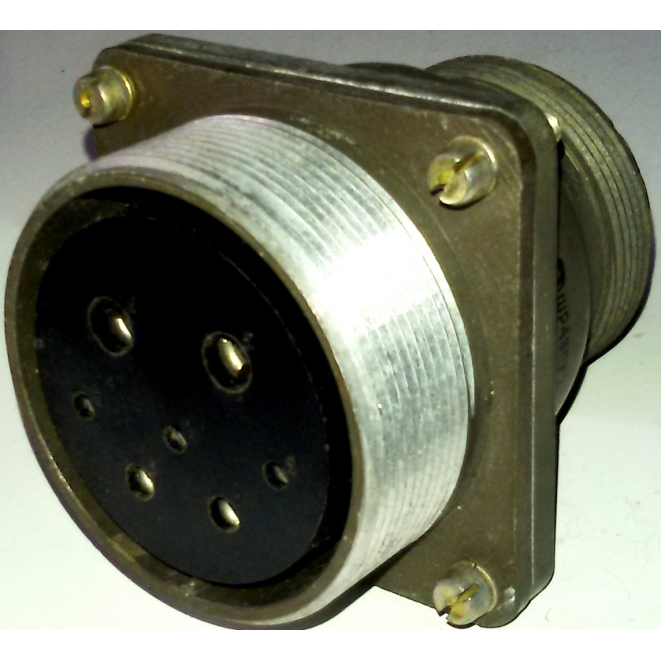

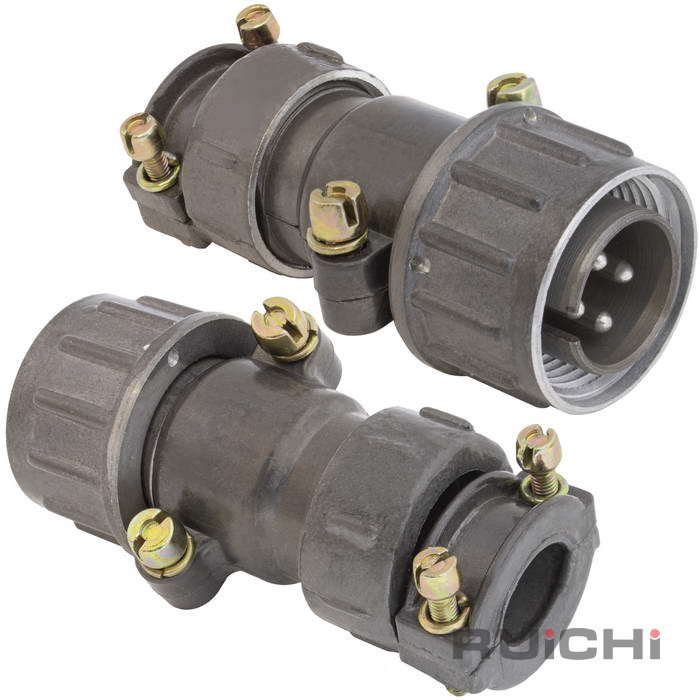

ШР48ПК7НГ2 представляет собой розетку соединителя серии ШР — негерметичный цилиндрический разъём для ручного соединения.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре. ?
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения. ?
Используется с экранированными или неэкранированными кабелями, монтаж — пайкой. ?

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное). ?
Количество контактов: 7 шт (3 шт диаметром 1,5 мм, 2 шт — 3,5 мм, 2 шт — 5,5 мм). ?
Сопротивление контактов: не более 2,5 мОм (?1,5 мм), 0,75 мОм (?3,5 мм), 0,3 мОм (?5,5 мм); максимальный ток на контакт — до 200 А, на соединитель — до 675 А.
Сочленение резьбовое, одношпоночная поляризация, покрытие контактов — серебро или никель; рабочая температура от -60 до +60 °C (с перегревом до +110 °C).
Минимальная наработка — 1000 часов, сочленений-расчленений — 500; вибрация 1–5000 Гц до 30 g.

Расшифровка обозначения

ШР — тип соединителя; 48 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 7 — число контактов; Н — нормальные условия; Г2 — покрытие серебром группы 2; розетка. ?
