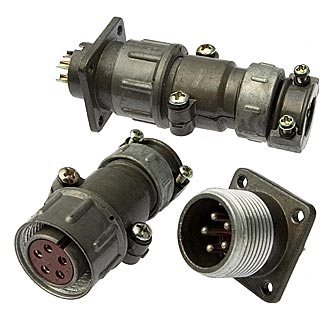

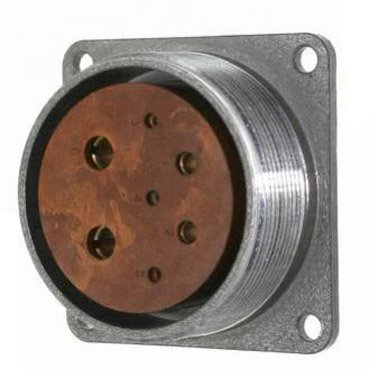

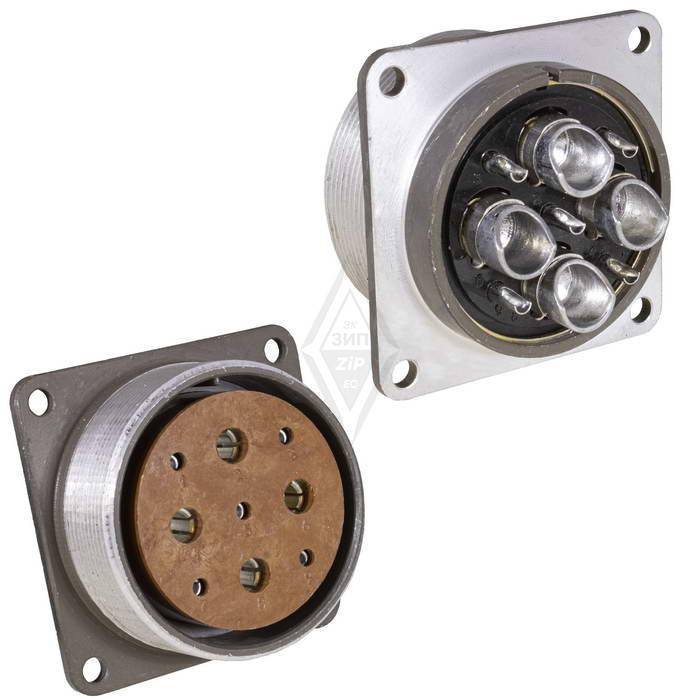

ШР48ПК7ЭГ2 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Применение

Используется в радиоэлектронной, радиотехнической аппаратуре, электро- и контрольно-измерительных приборах как соединитель общего назначения для внутреннего монтажа с экранированными или неэкранированными кабелями. Подходит для климатического исполнения УХЛ, негерметичный тип.

Характеристики

• Количество контактов: 7 шт. (3??1,5 мм, 2??3,5 мм, 2??5,5 мм).

• Токовая нагрузка: 10 А (?1,5 мм), 50 А (?3,5 мм), 100 А (?5,5 мм); общая — до 330 А.

• Сопротивление контакта: ?2,5 мОм (?1,5 мм), ?0,75 мОм (?3,5 мм), ?0,3 мОм (?5,5 мм). ?

• Сопротивление изоляции: ?5000 МОм.

• Вибрация: 1–5000 Гц, ускорение до 30 g (300 м/с?). ?

• Сочленения-расчленения: 500 циклов; наработка ?1000 ч.

Информация по 2015 г. не указана в доступных источниках.
