Назначение и область применения

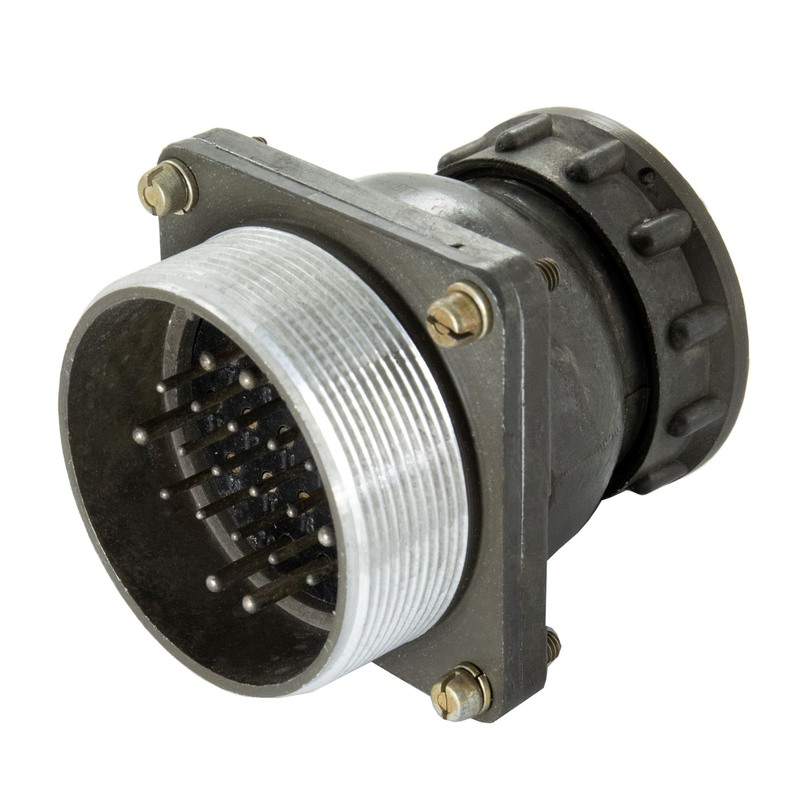

ШР48ПК2НШ9 — приборная вилка разъёма типа ШР с прямым патрубком. Она предназначена для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Артикул товара — 51760. Вилка относится к категории ШР48 и применяется там, где требуется коммутация силовых цепей с контролируемыми параметрами контактного соединения.

Конструкция рассчитана на рабочий ток до 200 А и максимальное напряжение постоянного тока до 850 В. Такие параметры определяют применение изделия в аппаратуре, где важны стабильность контакта, стойкость к механическим нагрузкам и возможность работы в неблагоприятных климатических условиях.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР48ПК2НШ9 содержит сведения о типе соединителя, размере корпуса, исполнении патрубка, числе контактов и их комбинации. Обозначение читается последовательно.

1. ШР — тип соединителя.
2. 48 — условный размер корпуса.
3. ПК — прямой патрубок приборной части.
4. 2 — количество контактов.
5. Н — исполнение для неэкранированного кабеля.
6. Ш — вилка.
7. 9 — комбинация контактов диаметром 9 мм.

Вилка имеет два контакта диаметром 9 мм с серебряным покрытием. Корпус выполнен с прямым патрубком и резьбовым сочленением. Габаритные размеры изделия составляют 82,8 на 58 на 58 мм.

Технические характеристики

• Количество контактов — 2.
• Диаметр контактов — 9 мм.
• Покрытие контактов — серебряное.
• Рабочий ток — до 200 А.
• Максимальное напряжение постоянного тока — до 850 В.
• Сопротивление контактов — не более 0,15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов.
• Срок сохраняемости — не менее 15 лет.

Перечисленные параметры относятся к электрическим и ресурсным характеристикам соединителя. Сопротивление контактов и изоляции нормировано, что позволяет оценивать стабильность соединения при эксплуатации.

Монтаж и условия эксплуатации

Метод монтажа — пайка. Хвостовики предназначены для проводов сечением до 50 мм². Допускается не более 3 перепаек. При монтаже следует учитывать габариты корпуса и наличие резьбового сочленения.

Соединитель подходит для климатического исполнения УХЛ, внутреннего и наружного применения с защитой от пыли и влаги. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с².

Температурный диапазон эксплуатации — от -60 °C до +60 °C, с перегревом контактов до +110 °C. Вилка ШР48ПК2НШ9 применяется в составе приборных соединений, где необходимы паяный монтаж проводов большого сечения, стойкость к вибрации и ударам, а также работа при низких и повышенных температурах.
