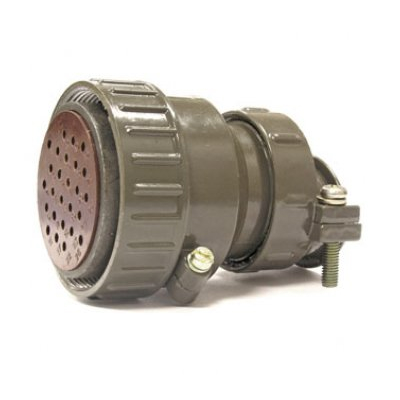

ШР48ПК2НГ9 РОЗЕТКИ 2015г

Цена:

6400 ₽

В наличии: 18 шт.

Технические характеристики

Разъём ШР48ПК2НГ9 — это цилиндрический электрический соединитель общепромышленного назначения, выполненный в виде блочной (приборной) розетки с прямым патрубком. Он широко применяется в стационарных и передвижных радио‑ и электронных устройствах, а также в промышленной аппаратуре, где требуется надёжное силовое соединение в условиях широкого температурного диапазона и вибрации.

ШР — тип соединителя серии ШР (цилиндрический разъём общего назначения).
48 — условный размер корпуса (наружный диаметр корпуса порядка 48 мм).
ПК — блочная (приборная) часть с прямым патрубком.
2 — количество контактов в разъёме.
Н — предназначен для неэкранированного кабеля.
Г — обозначение розетки (гнездовой части).
9 — сочетание контактов: 2 контакта диаметром 9 мм.

Номинальный рабочий ток на контакт — до порядка 200 А (задаётся конструктивом и диаметром контакта 9 мм).
Максимальное рабочее напряжение постоянного тока — не более 850 В (амплитудное значение).
Сопротивление контакта для пары контактов Ø 9 мм обычно не превышает примерно 0,15 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Разъём выполнен негерметичным , рассчитан на применение в климатическом исполнении УХЛ (умеренный и холодный климат, внутреннее и наружное размещение при защите от пыли и воды потребителем).
Диапазон рабочих температур среды : примерно от –60 °C до +60 °C , с возможностью кратковременных перегревов до порядка +110 °C с учётом перегрева контактов.
Разъём сохраняет работоспособность при пониженном атмосферном давлении порядка1,3⋅10−41{,}3 \cdot10^{-4}1, 3 ⋅ 1 0 − 4 Па (условия, близкие к разрежению).

Устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (около 30g).
Выдерживает механические удары однократные до 5000 м/с² (около 500g) и многократные до 350 м/с² (около 35g).
Номинальное количество сочленений‑расчленений — около 500 циклов, минимальная наработка — порядка 1000 часов, срок сохраняемости — не менее 15 лет.

Контакты рассчитаны на подключение проводов сечением до примерно 50 мм² (вилка и розетка пары имеют аналогичные требования).
Соединение с кабелем и приборной частью обычно выполняют пайкой на хвостовиках контактов; количество перепаек ограничено (обычно не более 3 раз).
Габаритные размеры розетки ШР48ПК2НГ9 составляют примерно 82,8 × 58 × 58 мм , что характерно для блочных разъёмов данного типоразмера.

Описание

Назначение и конструктивное исполнение

ШР48ПК2НГ9 — цилиндрический электрический соединитель общепромышленного назначения, выполненный в виде блочной приборной розетки с прямым патрубком. Такое исполнение предназначено для стационарных и передвижных радио- и электронных устройств, а также промышленной аппаратуры, где требуется надёжное силовое соединение при широком температурном диапазоне и вибрационных нагрузках.

Обозначение соединителя расшифровывается так: ШР — тип цилиндрического разъёма общего назначения; 48 — условный размер корпуса, наружный диаметр которого составляет порядка 48 мм; ПК — блочная приборная часть с прямым патрубком; 2 — количество контактов; Н — применение с неэкранированным кабелем; Г — розетка, то есть гнездовая часть; 9 — сочетание контактов, а именно два контакта диаметром 9 мм. Артикул товара — 51759, в карточке указан год 2015.

Разъём выполнен негерметичным и рассчитан на климатическое исполнение УХЛ, то есть для умеренного и холодного климата. Внутреннее и наружное размещение допускается при условии защиты от пыли и воды со стороны потребителя.

Подтверждённые электрические и эксплуатационные характеристики

Для розетки ШР48ПК2НГ9 в описании указаны следующие параметры:

номинальный рабочий ток на контакт — до порядка 200 А, что определяется конструктивом и диаметром контакта 9 мм;
максимальное рабочее напряжение постоянного тока — не более 850 В, амплитудное значение;
сопротивление контакта для пары контактов диаметром 9 мм обычно не превышает примерно 0,15 мОм;
сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
диапазон рабочих температур среды — примерно от –60 °C до +60 °C, с возможностью кратковременных перегревов до порядка +110 °C с учётом перегрева контактов;
работоспособность сохраняется при пониженном атмосферном давлении порядка 1,3·10⁻⁴ Па;
устойчивость к синусоидальной вибрации — в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², что составляет около 30g;
выдерживает однократные механические удары до 5000 м/с², около 500g, и многократные удары до 350 м/с², около 35g;
номинальное количество сочленений-расчленений — около 500 циклов, минимальная наработка — порядка 1000 часов, срок сохраняемости — не менее 15 лет;
контакты рассчитаны на подключение проводов сечением до примерно 50 мм²;
габаритные размеры розетки составляют примерно 82,8 × 58 × 58 мм.

Применение и монтажные особенности

ШР48ПК2НГ9 применяется в общепромышленной аппаратуре и радиоэлектронных устройствах, включая стационарные и передвижные исполнения. Благодаря двум силовым контактам диаметром 9 мм и допустимому току до порядка 200 А на контакт розетка подходит для цепей, где требуется надёжное электрическое соединение при воздействии вибрации, ударов и расширенного температурного диапазона.

Соединение с кабелем и приборной частью обычно выполняют пайкой на хвостовиках контактов. Количество перепаек ограничено и обычно составляет не более 3 раз. При монтаже следует учитывать негерметичное исполнение: для эксплуатации в условиях пыли и влаги требуется защита со стороны потребителя. Климатическое исполнение УХЛ допускает внутреннее и наружное размещение при соблюдении этого условия.
