Назначение изделия

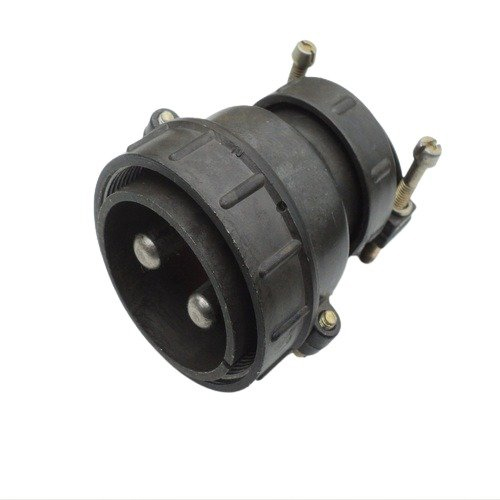

ШР48ПК2НГ9 — приборная розетка цилиндрического типа из серии ШР, предназначенная для соединения электрических цепей в промышленных и специальных системах. Изделие относится к категории блочных розеток с кожухом, что подразумевает установку в составе соединительных узлов и блоков, где требуется надёжная коммутация силовых линий. Розетка применяется там, где необходимо быстрое и многократное сочленение и расчленение электрических цепей без потери качества контакта.

Краткое описание из каталога — «блочная с кожухом» — указывает на конструктивное исполнение, при котором корпусные элементы защищают контактную группу и обеспечивают удобство монтажа в составе аппаратуры. Серия ШР широко используется в промышленном оборудовании, испытательных стендах и специальных системах, где предъявляются повышенные требования к электрической прочности и механической стойкости соединений.

Расшифровка маркировки

Обозначение ШР48ПК2НГ9 читается последовательно и несёт полную информацию о типе и параметрах изделия:

• ШР — тип соединителя (шкафно-разъёмный ряд цилиндрических соединителей);
• 48 — условный размер корпуса;
• ПК — исполнение с прямым патрубком;
• 2 — количество контактов;
• Н — предназначен для неэкранированного кабеля;
• Г — розетка;
• 9 — диаметр контактов 9 мм.

Таким образом, маркировка однозначно определяет двухконтактную розетку с прямым патрубком под неэкранированный кабель, рассчитанную на контакты диаметром 9 мм.

Основные технические характеристики

Розетка выдерживает рабочий ток до 200 А на контакт и максимальное напряжение постоянного тока до 850 В. Сопротивление контактов не превышает 0,15 мОм, сопротивление изоляции — не менее 5000 МОм, покрытие контактов — серебро. Такие параметры обеспечивают стабильную передачу тока при значительных нагрузках и минимальные потери на переходном сопротивлении.

Ресурсные показатели изделия также нормированы. Количество сочленений-расчленений достигает 500 циклов, минимальная наработка составляет 1000 часов, а срок сохраняемости — 15 лет. Эти значения подтверждают пригодность розетки для эксплуатации в составе оборудования, требующего периодического подключения и отключения без преждевременного износа контактной группы.

Материал корпуса — обычно металл, изолятор — карболит. Подходит для проводов сечением до 50 мм². Указанные материалы обеспечивают механическую прочность корпуса и достаточную электрическую изоляцию токоведущих частей.

Условия эксплуатации и применение

Изделие предназначено для внутреннего и наружного применения в климатическом исполнении УХЛ, то есть для умеренного и холодного климата, при защите от пыли и влаги со стороны потребителя. Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², удары с ускорением до 5000 м/с² и линейные нагрузки до 2000 м/с². Это делает её пригодной для установки на подвижных и вибронагруженных объектах.

Область применения охватывает промышленные и специальные системы, где требуется соединение электрических цепей с рабочим током до 200 А на контакт. Блочное исполнение с кожухом упрощает монтаж в составе блоков и шкафов, а прямой патрубок под неэкранированный кабель позволяет использовать провода сечением до 50 мм² без дополнительных переходных элементов.

Приёмка и учётные данные

Для данного товара указана приёмка «5», что соответствует высокой категории приёмки изделия. Год выпуска — 75. Эти сведения фиксируются в учётных характеристиках VirtueMart и важны при подборе и идентификации конкретной партии изделия.

Артикул товара — 41354, категория — ШР48. Производитель в предоставленных данных не указан.
