Назначение

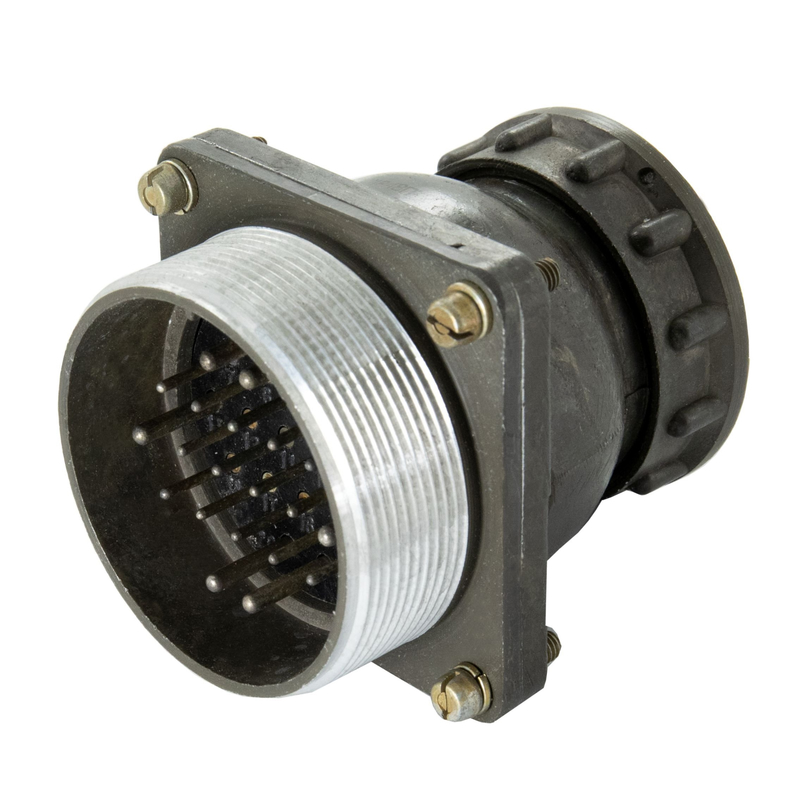

ШР48ПК2ЭШ9 — блочная вилка разъёма серии ШР, тяжёлого промышленного соединителя для высокотоковых электрических цепей. Это приборная часть с прямым патрубком, предназначенная для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется передача значительного тока через разъёмное соединение с резьбовой фиксацией.

В обозначении ШР48ПК2ЭШ9 указана приборная вилка с прямым патрубком. Такое исполнение предназначено для работы в составе аппаратуры с высокотоковыми цепями и обеспечивает электрическое соединение с ответной частью разъёма.

Подтверждённые особенности

Вилка имеет два контакта диаметром 9 мм с серебряным покрытием. Рабочий ток — до 200 А на контакт, максимальное напряжение — до 850 В постоянного или переменного тока частотой до 3 МГц. Сопротивление контакта не превышает 0,15 мОм, сопротивление изоляции — не менее 5000 МОм. Хвостовики контактов позволяют подсоединять провода сечением до 50 мм².

Монтаж выполняется пайкой, сочленение с ответной частью — резьбовое. Габаритные размеры вилки составляют 68,2×58×58 мм. Количество перепаек контактов — до 3. Срок службы заявлен на уровне 500 сочленений-расчленений, наработка — 1000 ч, сохраняемость — 15 лет.

• Диаметр контактов: 9 мм.
• Количество контактов: 2.
• Покрытие контактов: серебряное.
• Рабочий ток: до 200 А на контакт.
• Максимальное напряжение: до 850 В.
• Сечение подсоединяемых проводов: до 50 мм².
• Метод монтажа: пайка.
• Сочленение: резьбовое.

Вилка работает при температурах от -60 °C до +60 °C; допускается перегрев контактов до +110 °C. Она выдерживает пониженное давление до 1,3·10⁻⁴ Па, вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с² и линейные нагрузки до 2000 м/с². Климатическое исполнение — УХЛ, для внутреннего и наружного применения с защитой от пыли и влаги.

Применение

ШР48ПК2ЭШ9 применяется в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании, где необходимы высокотоковые электрические соединения. Вилка подходит для цепей с рабочим током до 200 А на контакт и напряжением до 850 В. Резьбовое сочленение обеспечивает устойчивость к вибрационным и ударным нагрузкам, поэтому изделие может использоваться в составе аппаратуры, работающей в жёстких условиях эксплуатации.

Климатическое исполнение УХЛ и защита от пыли и влаги допускают применение вилки как внутри помещений, так и на открытом воздухе в составе защищённого оборудования. Для монтажа проводов используется пайка; сечение проводов — до 50 мм². При обслуживании допускается до 3 перепаек контактов.

Общие сведения и маркировка

Артикул: 51762. Категория: ШР48. Производитель: не указан. Год: 2015.

Расшифровка обозначения ШР48ПК2ЭШ9: ШР — тип соединителя; 48 — условный размер корпуса; ПК — приборная вилка с прямым патрубком; 2Э — два контакта; Ш — вилка; 9 — диаметр контактов 9 мм.

Изделие относится к серии ШР — тяжёлым промышленным соединителям для высокотоковых цепей. Указанные параметры определяют его применение в цепях с высокими токами и нагрузками.
