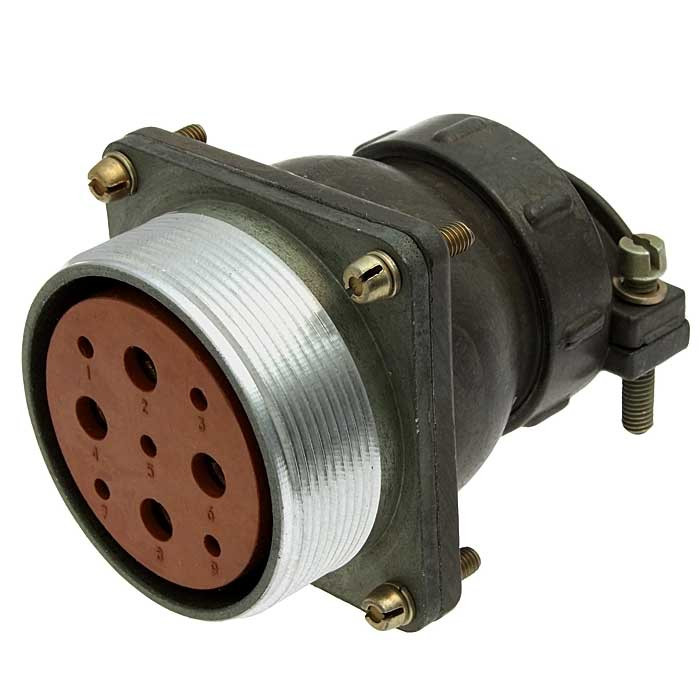

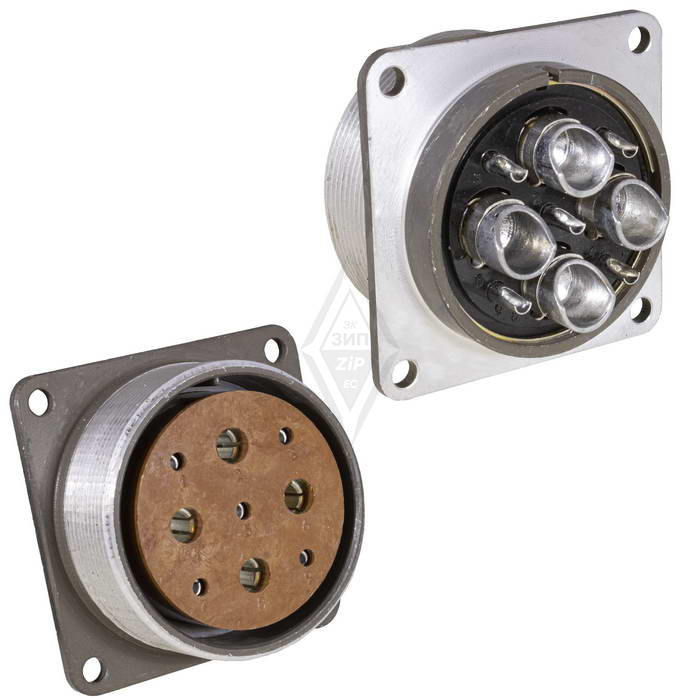

ШР48ПК2ЭГ9 — это приборная розетка (соединитель) из серии ШР48, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для работы в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение), подходит для монтажа с экранированными или неэкранированными кабелями.
Климатическое исполнение УХЛ (умеренный и холодный климат), выдерживает вибрацию, удары и широкий диапазон температур от -60°C до +60°C.

Характеристики

• Количество контактов: 2 шт., диаметр 9 мм, покрытие серебром.

• Максимальная токовая нагрузка: 400 А общая (200 А на контакт).

• Сопротивление изоляции: не менее 5000 МОм; сопротивление контакта: не более 0,15 мОм.

• Сочленения-расчленения: 500 циклов; наработка: минимум 1000 часов; срок хранения: 15 лет.

Сочленение резьбовое, одношпоночная поляризация, негерметичный тип.
