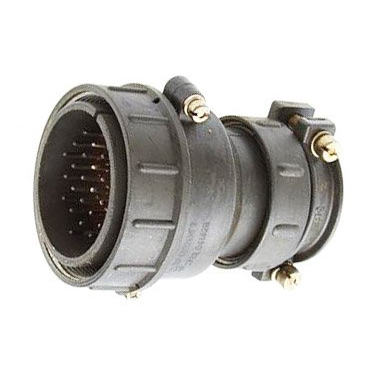

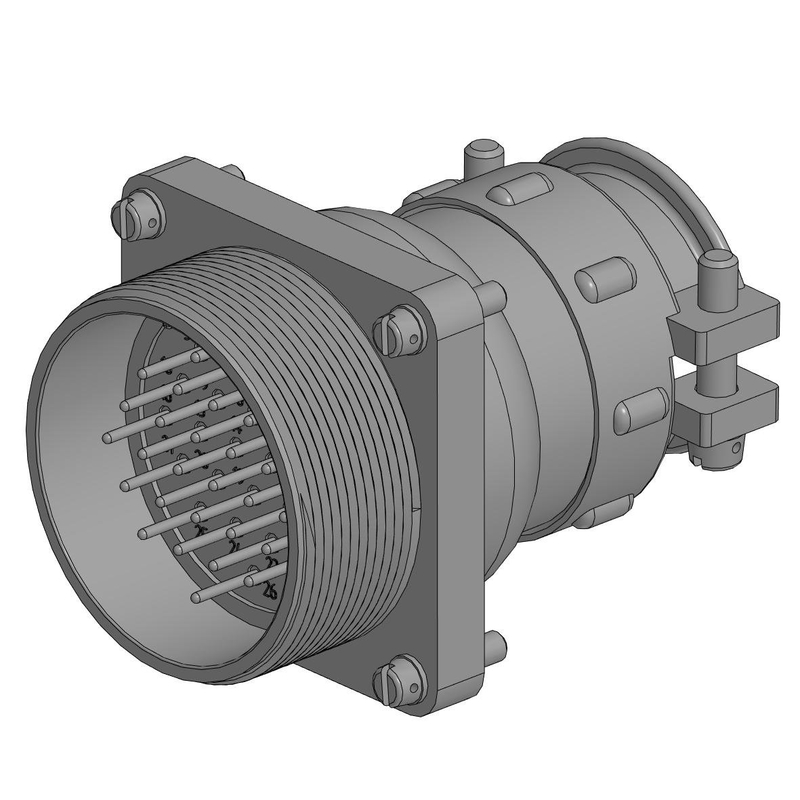

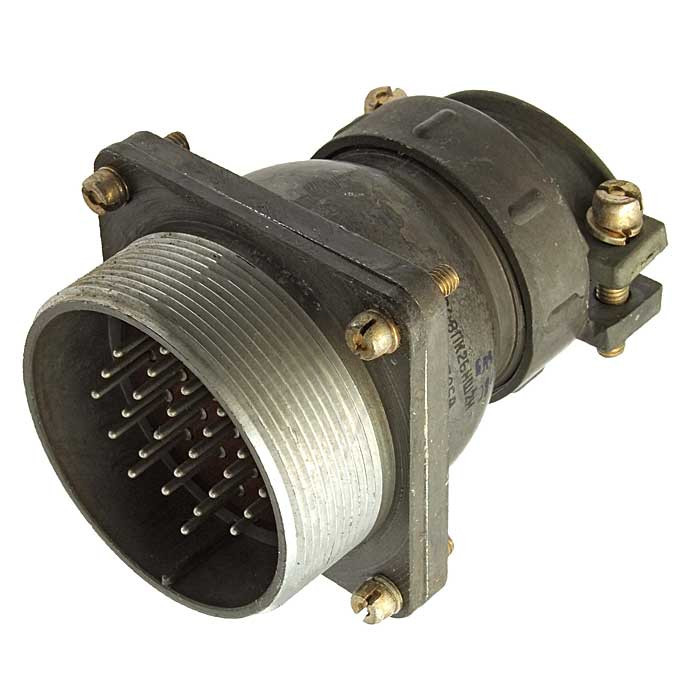

ШР48ПК26НШ2 представляет собой вилку соединителя цилиндрической серии ШР, приборного типа с прямым патрубком. Это 26-контактный разъем с контактами диаметром 1,5 мм, предназначенный для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Применение

Используется во внутренней и наружной установке (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ, в радиоэлектронной и радиотехнической аппаратуре общего назначения. Подходит для надежного соединения неэкранированного кабеля в промышленных и технических системах.

Характеристики

Рабочий ток на контакт — 20 А (суммарно до 234 А на соединитель), сопротивление изоляции не менее 5000 МОм. Температурный диапазон: от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает пониженное давление 1,3·10^{-4} Па.

Выдерживает вибрацию (1–5000 Гц, 300 м/с?), удары (одиночные до 5000 м/с?, многократные 350 м/с?) и линейные нагрузки до 2000 м/с?. Срок службы: 500 сочленений-расчленений, наработка 1000 часов, сохраняемость 15 лет. Контакты с покрытием серебром (без буквы после НШ) или никелем (Н).
