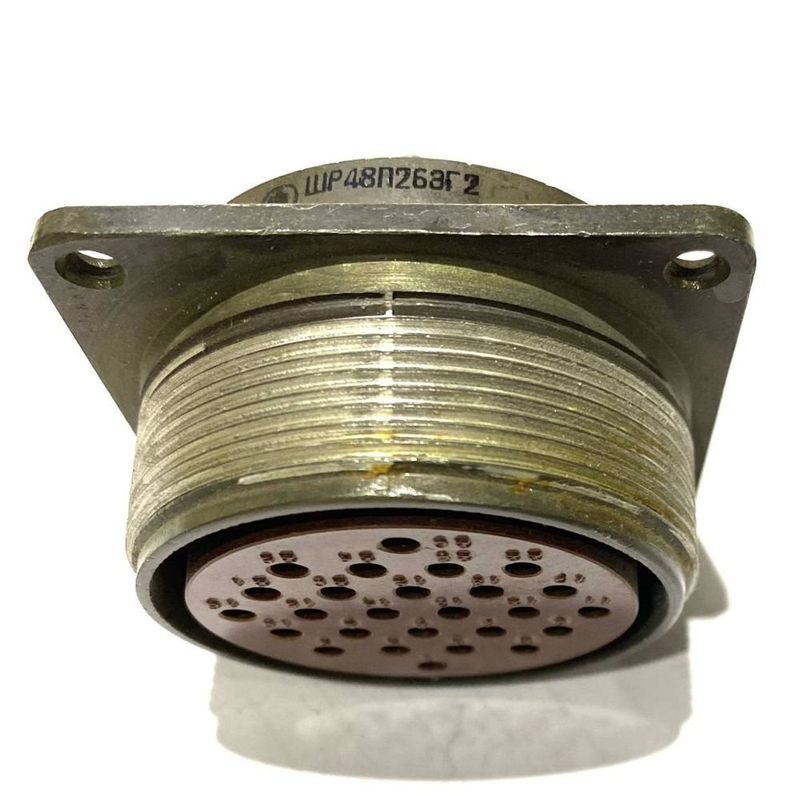

ШР48ПК26НГ2 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для электрических соединений в различных системах. Она используется во внутренних и наружных установках (с защитой от пыли и влаги), в климатическом исполнении УХЛ, для цепей постоянного и переменного тока (до 3 МГц).

Характеристики

• Количество контактов: 26 шт., диаметром 1,5 мм. ?

• Рабочий ток на контакт: до 20 А (суммарно до 234 А).

• Максимальное напряжение: 850 В. ?

• Сопротивление контакта: не более 2,5 мОм. ?

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях. ?

• Покрытие контактов: серебро. ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удар до 5000 м/с? (одиночный). ?

• Срок службы: наработка не менее 1000 часов, 500 сочленений-расчленений. ?

Применение

розетка подходит для приборных панелей без патрубка, подсоединения проводов сечением до 1,93 мм? (до 3 перепаек хвостовиков). Используется в электронике, промышленных системах, оборудовании с высокими требованиями к вибрации и надежности соединений. Конструкция негерметичная, для экранированных кабелей (индекс НГ).
