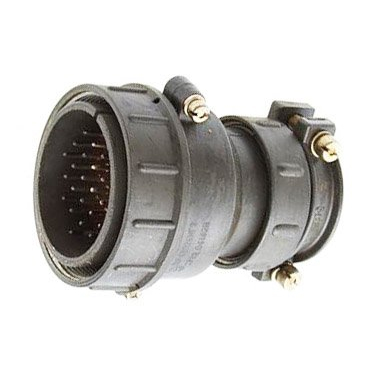

ШР48ПК26НГ2 РОЗЕТКИ без годаг «5»

Цена:

2400 ₽

В наличии: 55 шт.

блоч. с кожухом

Технические характеристики

ШР48ПК26НГ2 розетка

ШР48ПК26НГ2 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей переменного и постоянного тока.

Расшифровка маркировки

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 48 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 26 — количество контактов, Н — для неэкранированного кабеля, Г — розетка, 2 — сочетание контактов.

Основные характеристики

Розетка рассчитана на рабочий ток до 20 А на контакт (диаметр 1,5 мм) при максимальном напряжении до 850 В, с серебряным покрытием контактов и сопротивлением не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм, количество циклов соединений-расчленений — 500, наработка — минимум 1000 часов.
Подходит для проводов сечением до 1,93 мм².

Условия эксплуатации

ШР48П26ЭШ2 cable socket

Работает при температурах от -60°C до +110°C (с учетом перегрева контактов), выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейные нагрузки до 2000 м/с².
Климатическое исполнение УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги), срок хранения — не менее 15 лет.

Эта розетка соединяется с соответствующими вилками, такими как ШР48П26НШ2, обеспечивая герметичное и прочное соединение в промышленных и специальных системах.

Описание

Назначение

ШР48ПК26НГ2 — приборная розетка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока в составе промышленного, специального и общего электротехнического оборудования. Розетка устанавливается на приборной стороне соединения и образует разъёмное сочленение с ответной вилкой серии ШР48.

Каталожное краткое описание товара — «блочная, с кожухом». Это означает исполнение корпуса, рассчитанное на блочный монтаж и снабжённое кожухом, который закрывает контактную часть и защищает её от механических воздействий и загрязнений при эксплуатации.

Расшифровка обозначения

Маркировка изделия построена по системе обозначений соединителей серии ШР и читается по позициям:

ШР — тип соединителя;
48 — условный размер корпуса;
ПК — приборная часть с прямым патрубком;
26 — количество контактов;
Н — исполнение для неэкранированного кабеля;
Г — розетка;
2 — сочетание контактов.

Дополнительно в характеристиках VirtueMart указана приёмка «5». Год выпуска в карточке товара не указан.

Подтверждённые технические характеристики

Розетка рассчитана на рабочий ток до 20 ампер на контакт при диаметре контакта 1,5 миллиметра. Максимальное рабочее напряжение — до 850 вольт. Контакты имеют серебряное покрытие, сопротивление контакта — не более 2,5 миллиома.

Сопротивление изоляции составляет не менее 5000 мегаом. Ресурс по количеству циклов соединения-расчленения — 500 циклов, наработка — не менее 1000 часов. Для подключения подходят провода сечением до 1,93 квадратного миллиметра.

Климатическое исполнение — УХЛ, допускается применение как внутри помещений, так и на открытом воздухе при защите от пыли и влаги. Срок хранения — не менее 15 лет.

Условия эксплуатации

Изделие сохраняет работоспособность при температуре от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов. Розетка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Применение и совместимость

ШР48ПК26НГ2 применяется в промышленных и специальных системах, где требуется прочное и герметичное разъёмное соединение электрических цепей. Розетка сочленяется с ответными вилками соответствующего типоразмера, в частности с ШР48П26НШ2, образуя устойчивое соединение с защитой контактной группы.

Установите розетку на приборной стороне соединения согласно принятой схеме монтажа.
Подключите провода сечением до 1,93 квадратного миллиметра к контактам розетки.
Состыкуйте розетку с ответной вилкой ШР48 до полного соединения.
При эксплуатации соблюдайте ограничения по току, напряжению, температуре и механическим нагрузкам, указанные выше.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям для применения в ответственных системах. Сведения о производителе, стране производства, комплектации и гарантии в предоставленных данных отсутствуют.
