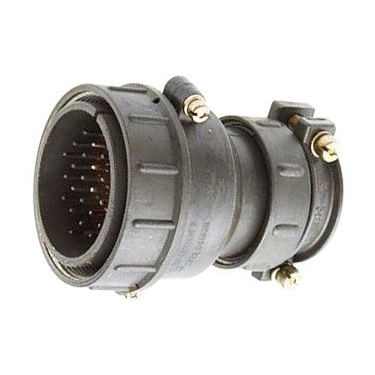

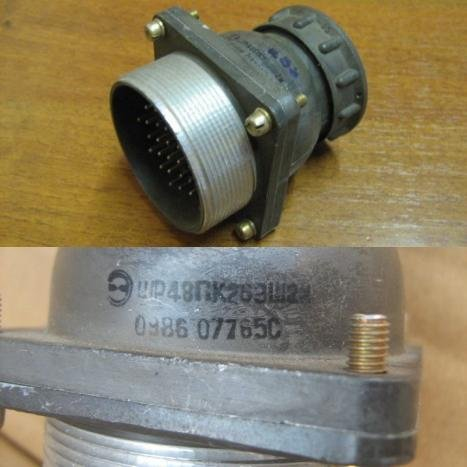

Разъем ШР48ПК26ЭШ2 вилка предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он относится к типу соединителей ШР, которые широко применяются как в внутренних, так и в наружных условиях при условии защиты от пыли и воды. Эти разъемы имеют климатическое исполнение УХЛ, что позволяет им работать в различных условиях окружающей среды.

Расшифровка обозначения :

• ШР — тип соединителя.

• 48 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком (У — с угловым).

• 26 — количество контактов.

• Э — вид гайки патрубка для экранированного кабеля (Н — для неэкранированного).

• Ш — тип разъема (в данном случае вилка, Г — для гайки).

• 2 — обозначение сочетания контактов (26 контактов диаметром 1,5 мм).

Технические характеристики :

• Количество контактов: 26 штук.

• Диаметр контактов: 1,5 мм.

• Максимальная токовая нагрузка на одиночный контакт: до 20 А.

• Общая максимальная токовая нагрузка: до 234 А.

• Сопротивление контакта: не более 2,5 мОм.

• Покрытие контактов: серебро или никель.

Эти разъемы взаимосочленяемы с другими типами соединителей, такими как 2РТ-А, 2РТТ и ШРГ.
